Nxp mimxrt1052 əsas lövhə

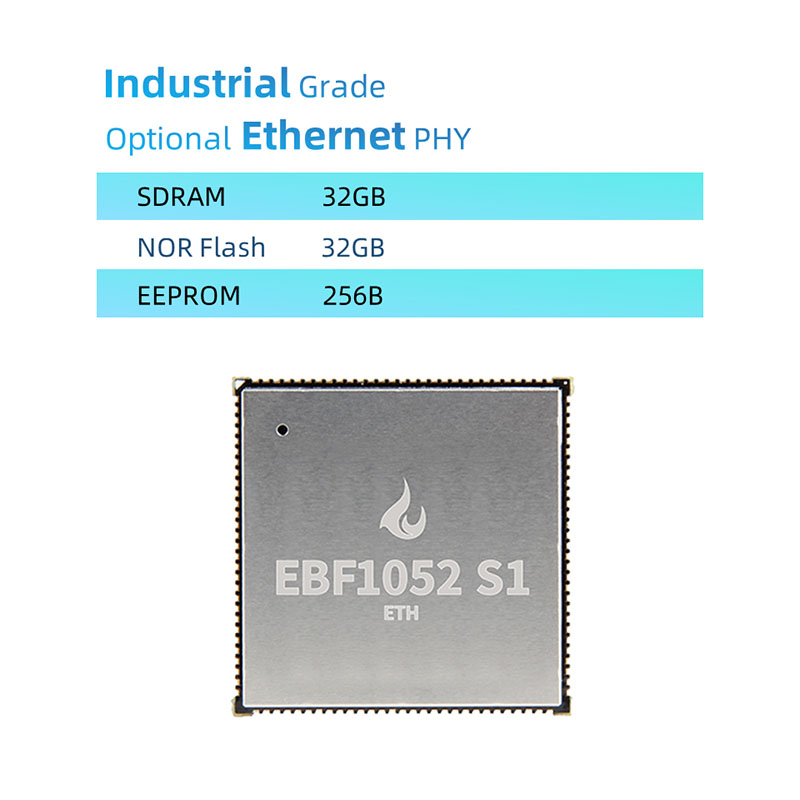

 Bu NXP MIMXRT1052 CORE Board Som NXP Mimxrt1052CVL5B prosessoru əsasında hazırlanmışdır

 Bütün idarə heyəti komponentləri sənaye dərəcəli materiallardan hazırlanmışdır

 NXP MIMXRT1052 CORE TƏHLÜKƏSİZLİK, 32MB, 32MB və ya Flash, 256B EEPROM və 10 / 100M Ethernet PCB (isteğe bağlı) PCB, ümumi ölçüsü 32 * 32mm, semc avtobusu istisna olmaqla, cəmi 10-u, pin aralığını təşkil edir.

Nxp mimxrt1052 əsas lövhə som parametrləri

Əsas lövhə siqnal interfeysi parametrləri

Əsas çip: MIMXRT1052CVL5B, CORTEX-M7 CORE, Əsas tezlik 528MHz

SDRAM: 32MB, BGA paket, marka ISS1, sənaye dərəcəsi

Flash: 32MB, Wson8 paketi, marka iss, sənaye dərəcəsi

EEPROM: AT24C02 256B

Ethernet Phy: LAN8720A isteğe bağlıdır

PCB Ölçüsü: 32 * 32mm

Elektrik təchizatı: 5v

Qalxan örtüyü: İsteğe bağlı qalxan örtüyü

GPIO: 116, semc avtobusu istisna olmaqla, 1,0mm pin arası, I0 qalan hissəsi hamısı ortaya çıxdı

İş temperaturu: -40 ~ 85 ° C, sənaye dərəcəli

Əsas lövhə siqnal interfeysi

Ethernet: 1 kanal, isteğe bağlıdır, yalnız əsas lövhə Ethernet Phy olduqda mövcuddur

LCD: 1 kanal, yalnız RGB565 Ethernet istifadə edərkən, RGB565 / 888 istifadə edilərkən Ethernet istifadə edilmədikdə istifadə edilə bilər

USB: 2 kanal, yüksək sürətli phy ilə

Sdio: 2 kanal

ݲc: 4

SPI: 4

UART: 8

Sai: 3

CSI: 1

ADC: 2 (hər biri 16 kanal), 12bit

Pwm: 4

JTAG: 1 kanal

SPDIF: 2 kanal

Can: 2

Qeyd: Yuxarıda göstərilən məlumatlar yenidən istifadə edilə bilər, bir istinad dizaynı kimi əsas lövhə pin təsvirinə baxın

Qalxan örtük loqotipi minimum 500-ə uyğunlaşdırıla bilər
