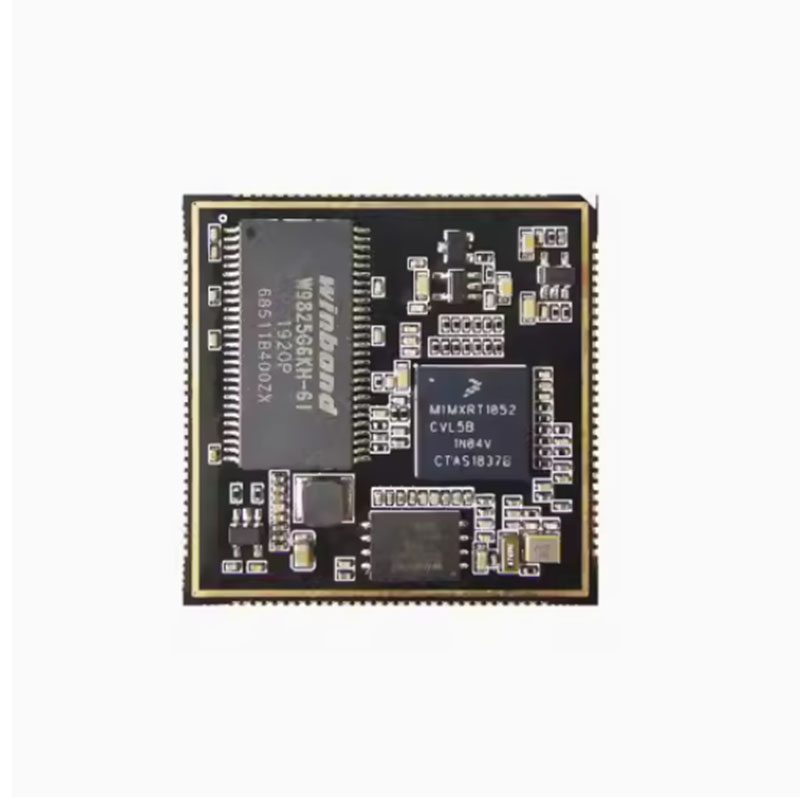

Nxp i.mx rt1052 əsas lövhə

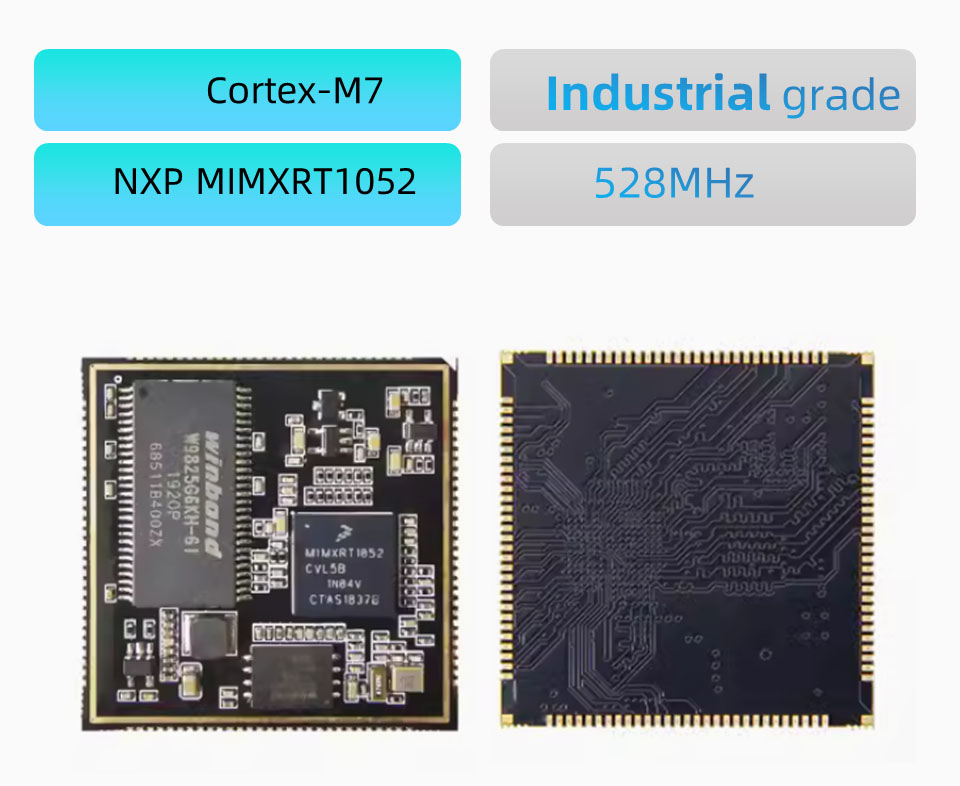

● Bu RT1052 S2 Core lövhəsi NXP Mimxrt1052CVL5B prosessoru əsasında hazırlanmışdır.

● Bütün idarə heyətinin komponentləri sənaye dərəcəli materiallardan hazırlanmışdır.

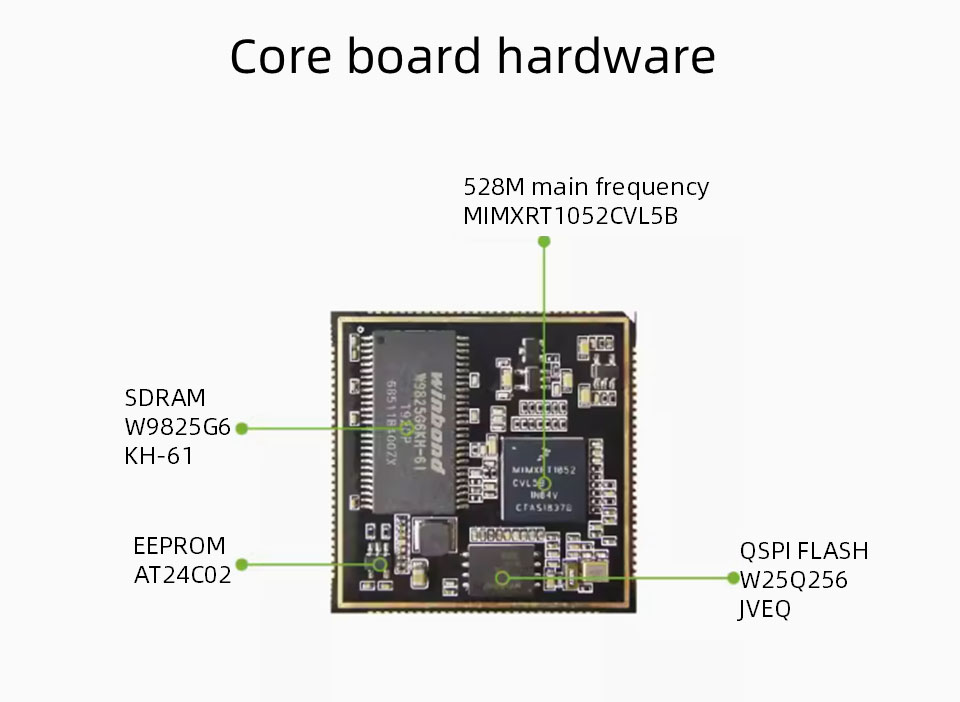

● Əsas lövhənin aparat mənbələri daxildir

● 32MB SDRAM, 32MB, FLASH və 256B EEPROM.

● PCB, ümumi ölçüsü 38 * 38mm, cəmi 116 sancaq və pin bir boşluq olan 6 qatlı qara immersion qızıl dizaynı qəbul edir. Semc avtobusu istisna olmaqla, çipin qalan 10 sancaqları hamısı çıxarılır.

Əsas lövhə siqnal interfeysi parametrləri

Əsas çip: MIMXRT1052CVL5B, CORTEX-M7 CORE, Əsas tezlik 528MHz

SDRAM: 2MB, TSSOP paketi, marka Winbond, sənaye dərəcəsi

Flash: 32MB, Wson8 paketi, marka Winbond, sənaye dərəcəsi

EEPROM: AT24C02 256B

Ethernet Phy: Heç biri

PCB Ölçüsü: 38 * 38mm

Elektrik təchizatı: 3.3v

Qalxan örtüyü: Qalxan örtüyü yoxdur

GPIO: 116 sancaqlar, semc avtobusu istisna olmaqla, 1.0mm pin boşluğu, digər bütün i0 aparılır

Əməliyyat temperaturu: -40 ~ 85 ° C, sənaye dərəcəsi

Əsas lövhə siqnal interfeysi

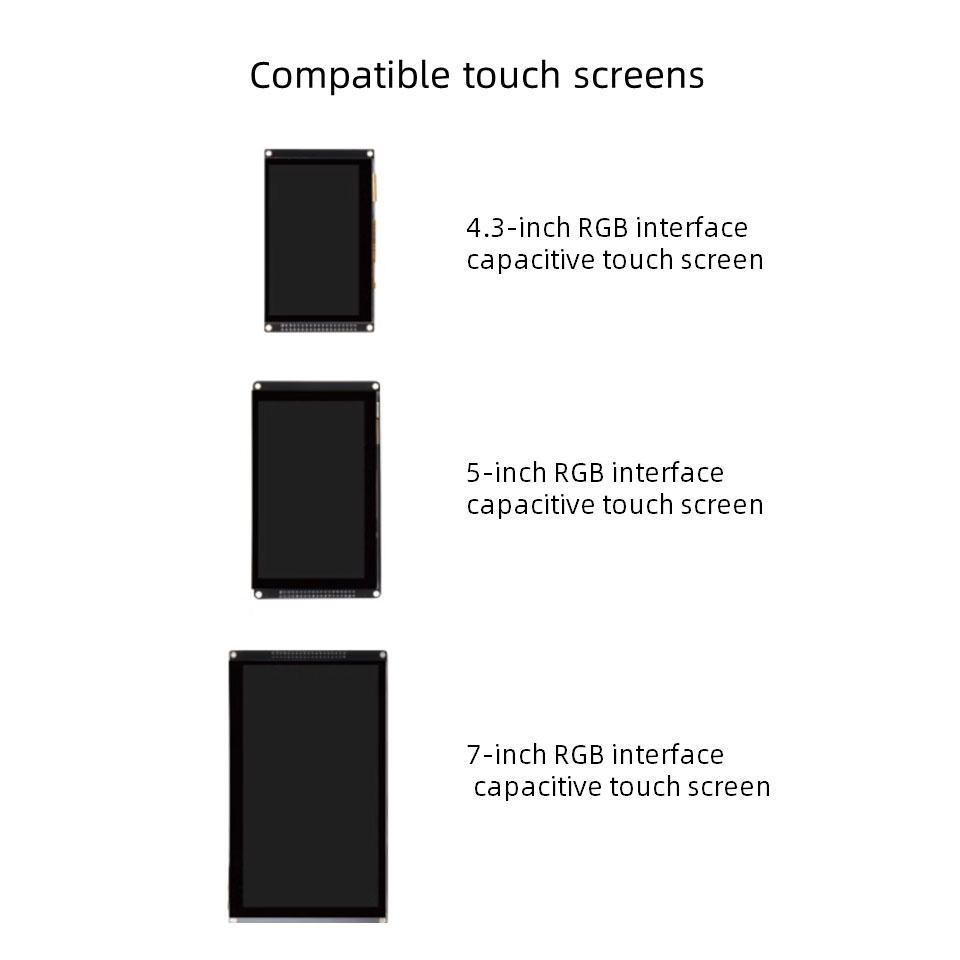

● LCD: 1 kanal

● USB: 2 kanal, yüksək sürətli phy ilə

● Sdio: 2 kanal

● i²c: 4

● SPI: 4

● uart: 8

● Sai: 3

● ADC: 2 (hər biri 16 kanal), 12bit

● PWM: 4

● JTAG: 1 kanal

● SPDIF: 2 kanal

● Can: 2

● Qeyd: Yuxarıda göstərilən məlumatlar yenidən istifadə edilə bilər, lütfən bir istinad dizaynı kimi əsas lövhə pin təsvirinə baxın

Qeyd: İdarə Heyəti minimum 500 sifarişlə düzəldilə bilər
