Rockchip rv1106 anakart

TP-RV1106 lövhəsi əsasən istehsalçılara və quraşdırılmış giriş səviyyəli inkişaf etdiricilərə yönəldilmişdir və ağıllı ev, təhlükəsizlik monitorinqi, sənaye avtomatlaşdırma, istehlakçı elektronikası, əşyaların, təhsil və əyləncə kimi müxtəlif sahələrdə inkişaf üçün istifadə edilə bilər.

RockChip RV1106-nı əsas çip kimi istifadə edin, bir-bant WiFi6 + BT5.2 Simsiz Modul USB2.0 hostu, 100 m Ethernet, MIP CARDER, MIP, SPK və digər periferiklər, Dəstək GPIO, SPI, I2C, UART, PWM funksiyaları.

Quraşdırılmış müstəqil NPU hesablama gücü 0.5t/1tops@int8-ə çata bilər, kamera Yolo video real vaxt tanınması, şəkil tanıma və digər funksiyaları həyata keçirə bilər.

Quraşdırılmış aşağı gecikmə video kodlaşdırma modulu, 5 m 30fps H264 / H265 video kodlaşdırma, 4m @ 60fps jpeg / mjpeg kodlama və çox bit dərəcəsi idarəetmə metodlarını dəstəkləyə bilər.

İdarə Heyəti, yalnız 56 * 85mm, kiçik və incə, aşağı enerji istehlakı və yüksək performansını yüksək səviyyədə olan iki isteğe yaddaş konfiqurasiyasını təmin edir və yüksək performans və linux sistemini asanlıqla idarə edə bilər.

UNITINGOOT SİSTEM Şəkil, tamamilə açıq mənbəyi məlumatları, dərs sənədləri, tam SDK sürücüsü inkişafı paketi, PDF sxematik və digər mənbələr istifadəçi istifadəsi və ikincil inkişafını asanlaşdırır.

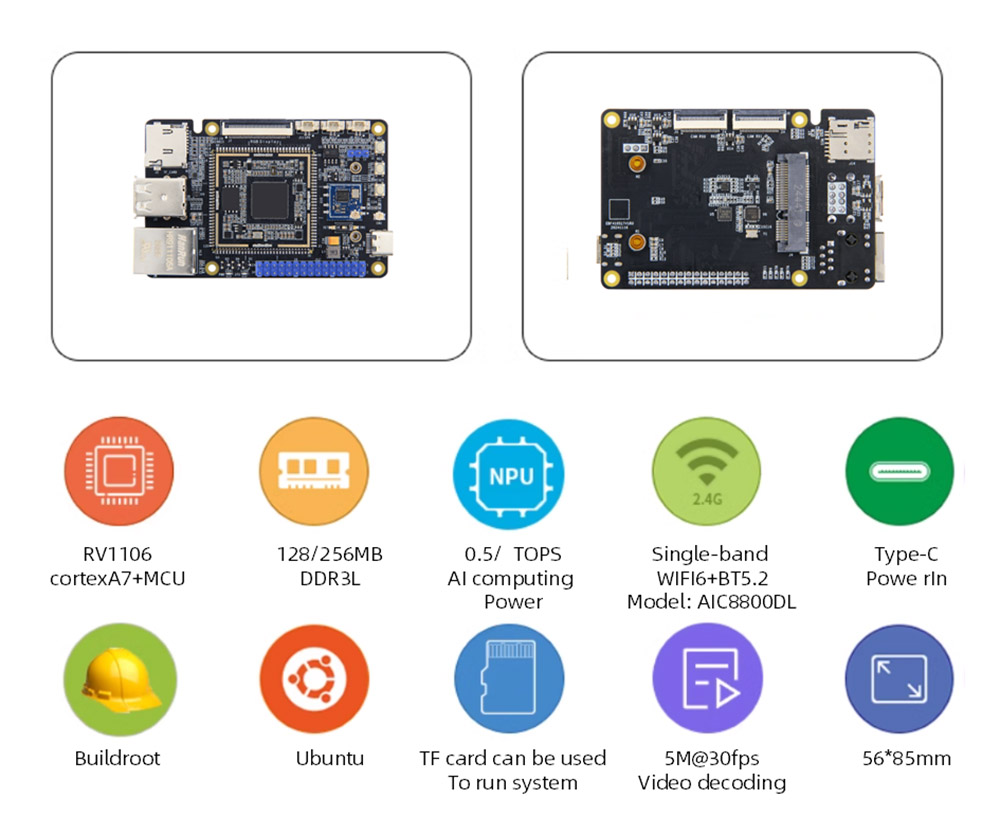

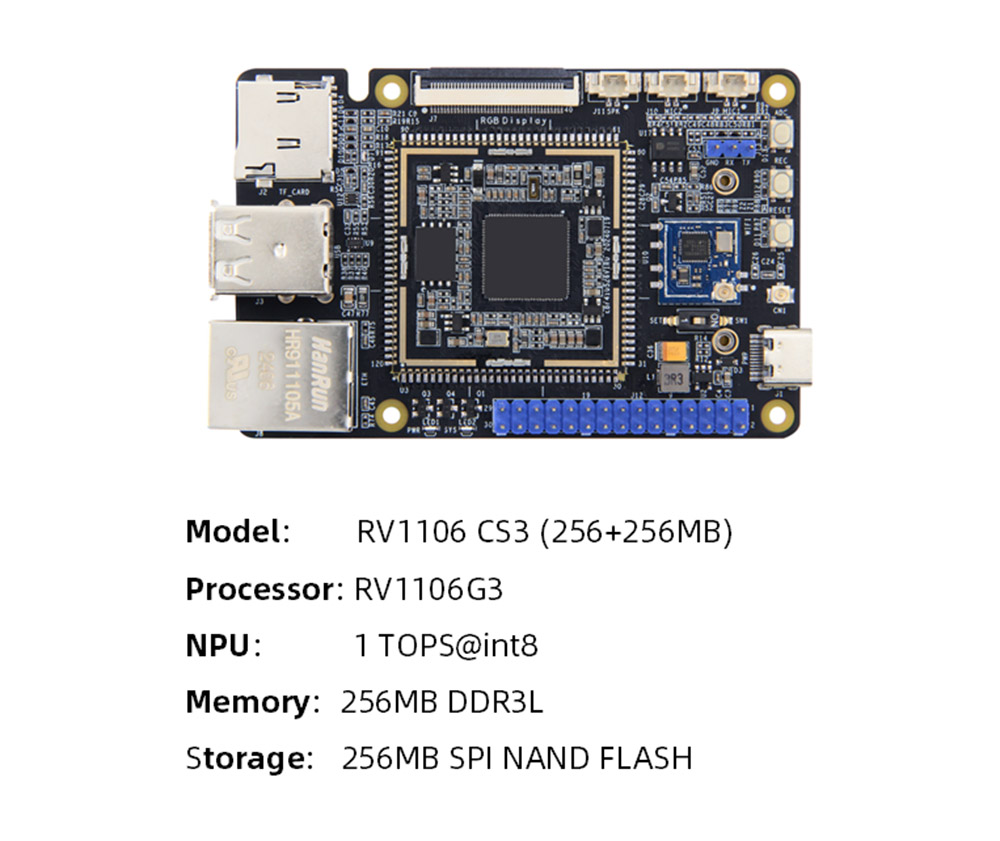

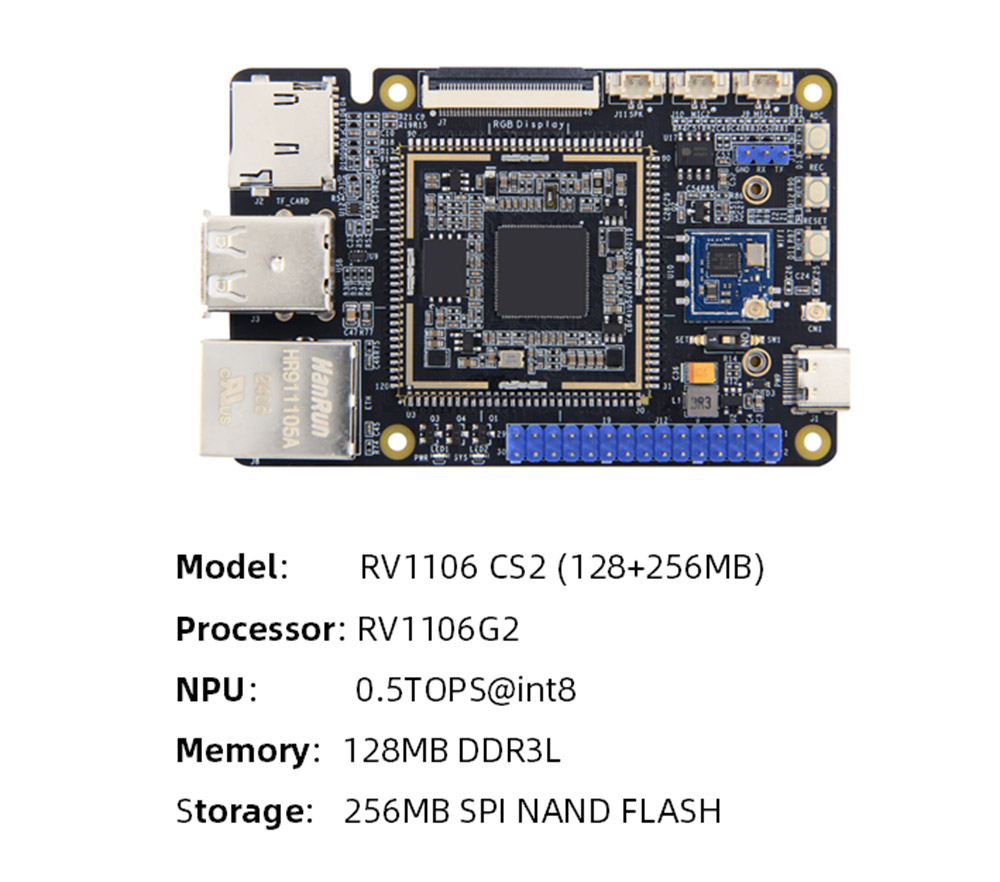

RV1106 Anakart Təminat Xüsusiyyətləri

 CPU: Əsas çip: RV1106, CORTEXA7 + MCU

 Yaddaş: Daxili DDR3L, isteğe bağlı RV1106G2: 128MB / RV1106G3: 256MB

 Saxlama: SPI-NAND Flash, tutum: 256MB

 AI Hesablama Gücü: RV1106G2: 0.5tops@int8.rv1106g3: 1tops @ Int8

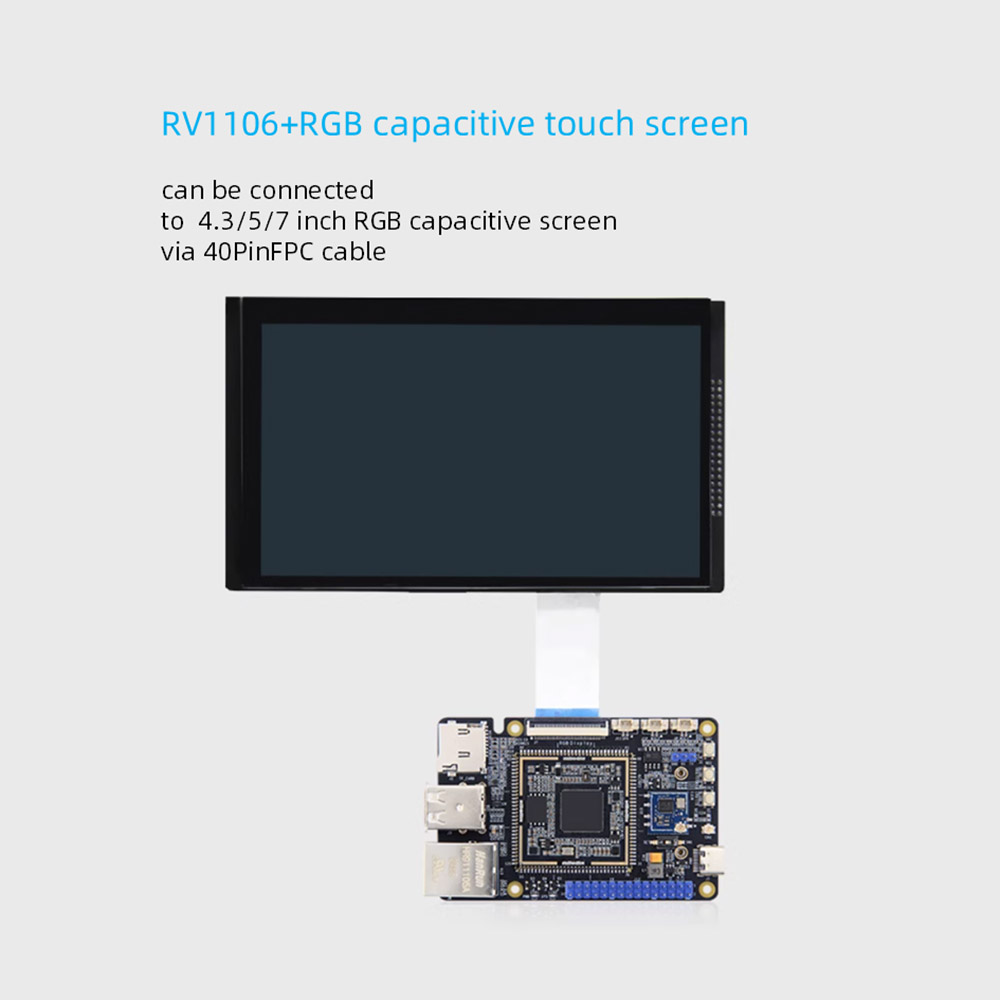

 Ekran: 40pin FPC interfeysi 0.5mm aralığı, 18bit RGB interfeysi vaxtı, FPC kabeli vasitəsilə 4.3 / 5/7 düymlük RGB interfeysi kapasitiv ekranına birbaşa qoşula bilər

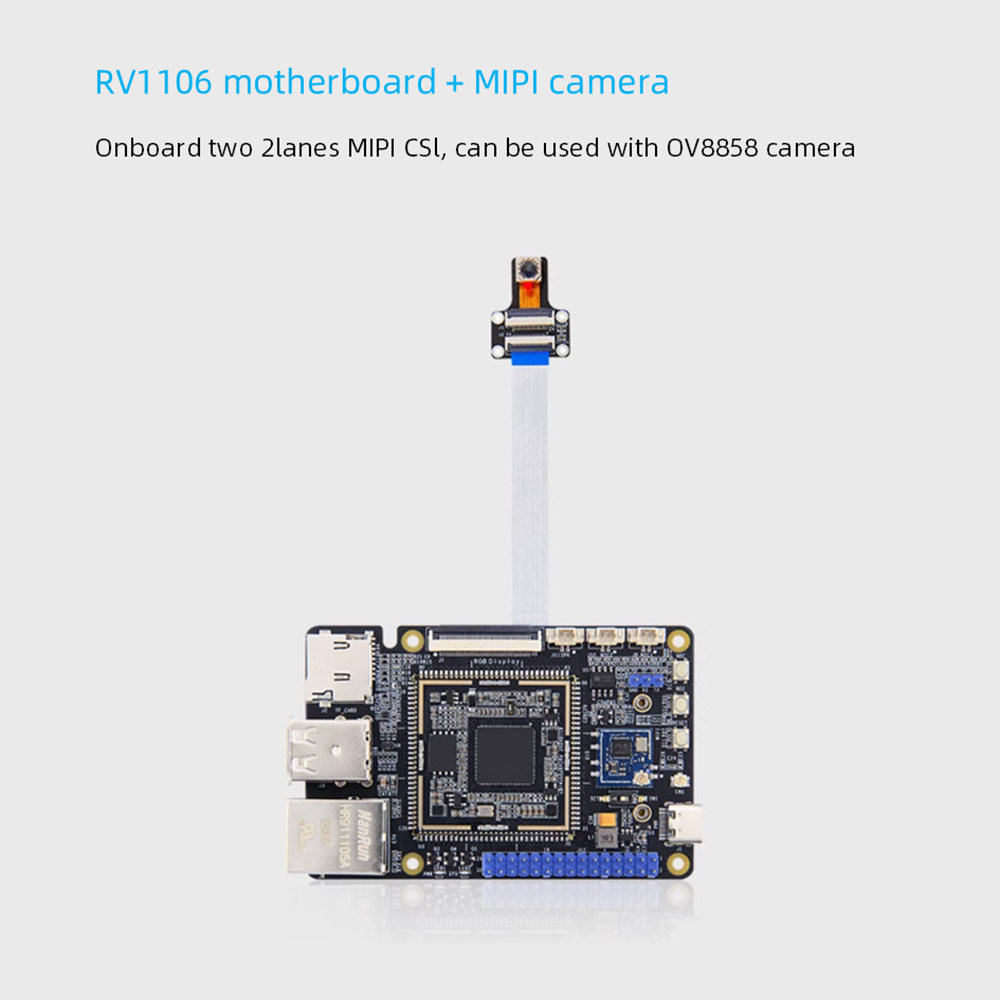

 KAMERAYA: İki 2LANES MIPICSI Giriş, tək kanal 5 m @ 30FPS girişini dəstəkləyir, ikili kanal 1080p @ 30FPS eyni vaxtda daxilolmaları dəstəkləyir

 Elektrik interfeysi: 5V @ 1A DC Giriş, Tip-C interfeysi, şəkilləri yandırmaq üçün də istifadə edilə bilər

 Ethernet: 100 m ethernet portu * 1, 10 / 100Mbps məlumat ötürmə sürətini dəstəkləyir

 ZTCLE İnterfeysi: Mini-Pcle ​​interfeysi * 1, USB protokol rabitəsini istifadə edərək PCIE şəbəkə kartını bağlaya bilərsiniz

 SİM kart: SİM kart sahibi * 1, SİM kart funksiyası 4G modulu ilə istifadə edilməlidir

 TF Kart sahibi: SD2.0 interfeysi, 512GB-a qədər dəstəkləyir, TF kart açılış sistemini dəstəkləyir

 USB2.0: USB Host Tipi-Bir interfeys * 2

 USB-OTG: Tip-a keçid zamanı ev sahibi, tipinə keçdikdə cihaz

 Seçim açarı

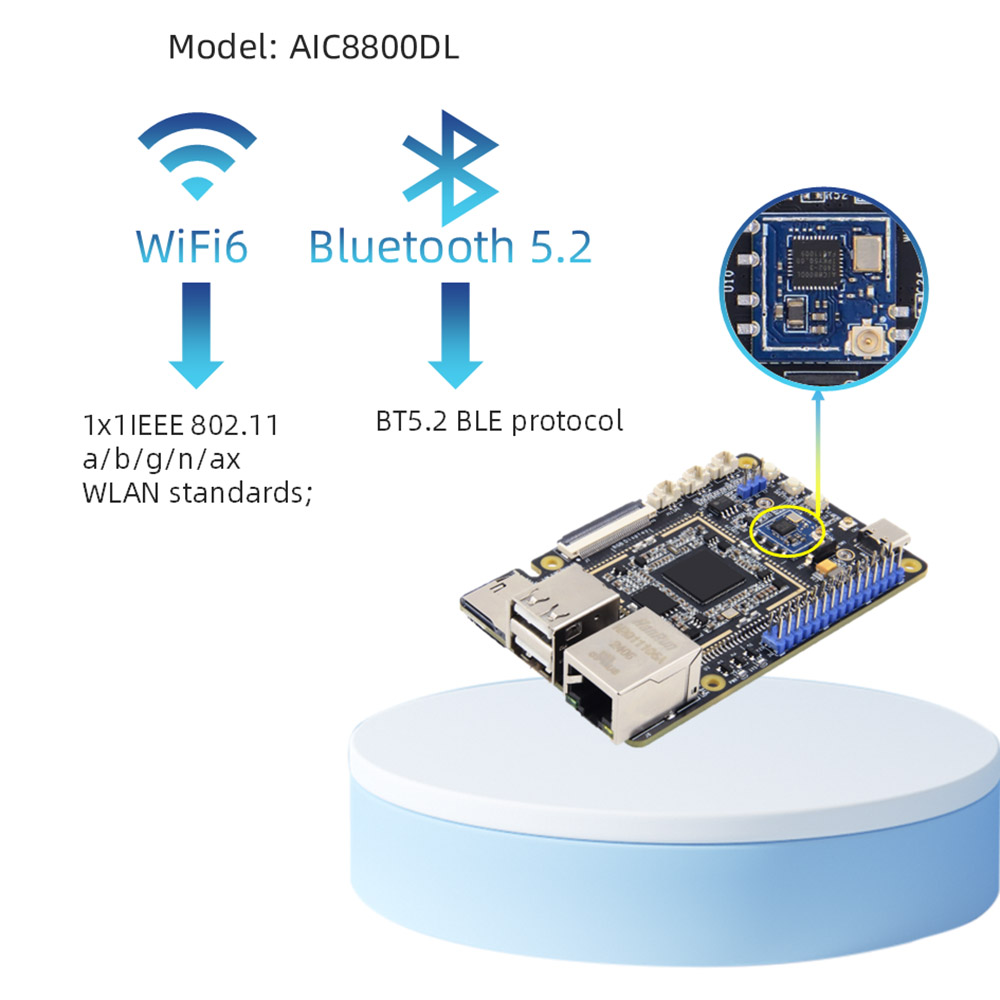

 WiFi + Bluetooth: Gəmidə dəstək 2.4GWiFi6 + BT5.2 BLE, Model: AIC8800DL30

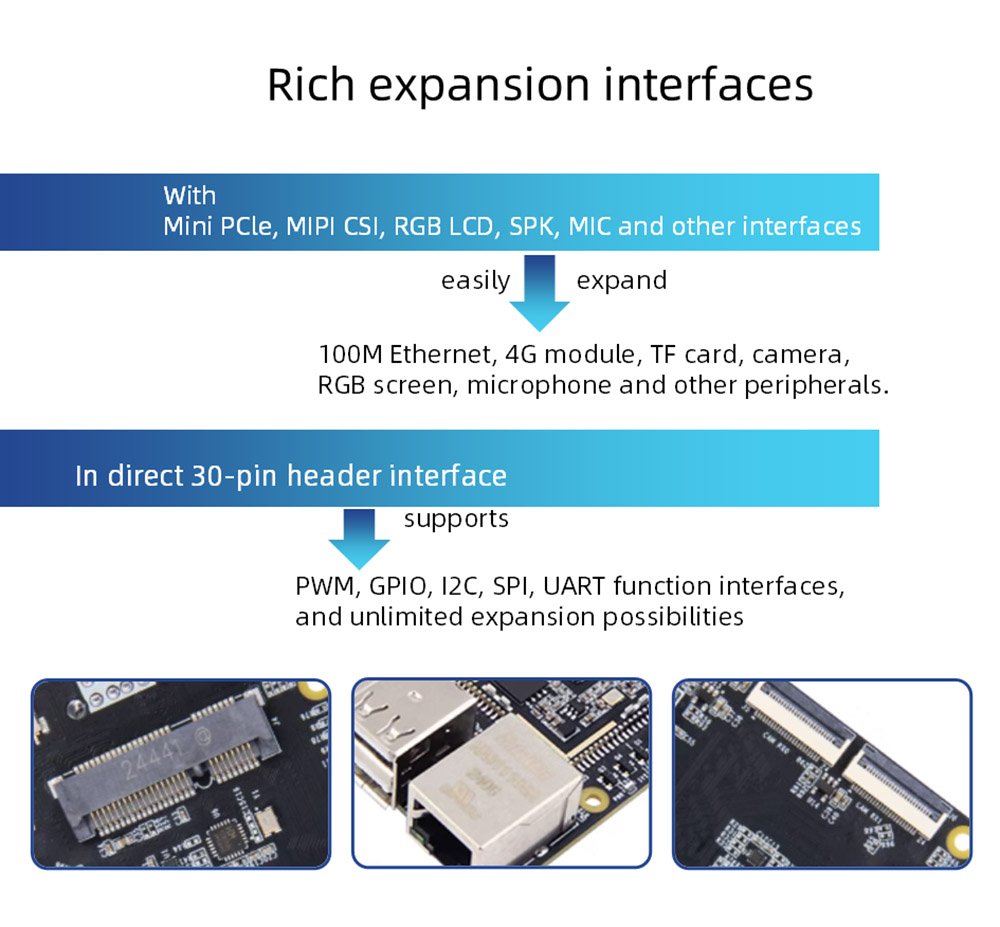

 io interfeysi: Pin2.54 Pin interfeysi, GPIO, SPI, I2C, UART, PWM funksiyasını dəstəkləyir

 Debug serial portu: standart parametr 115200-8-N-1

 Audio: Mikrofon interfeysi * 2, ikili kanal mikrofon giriş; Dinamik interfeysi * 1, tək kanallı SPK oynatma (sol kanal)

 Düymələr: Yeniləmə düyməsini * 1; Yanma düyməsini * 1; ADC düyməsini * 1

 LED: Elektrik göstəricisi * 1; Sistem Göstəricisi * 1

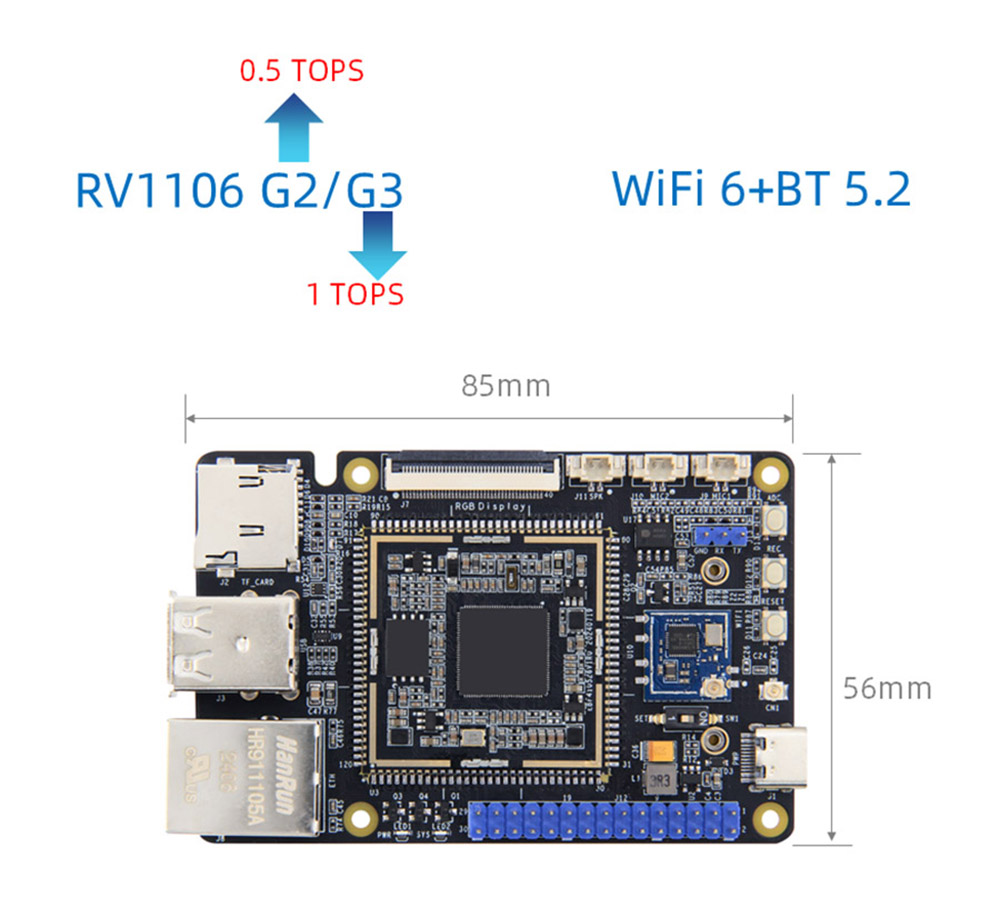

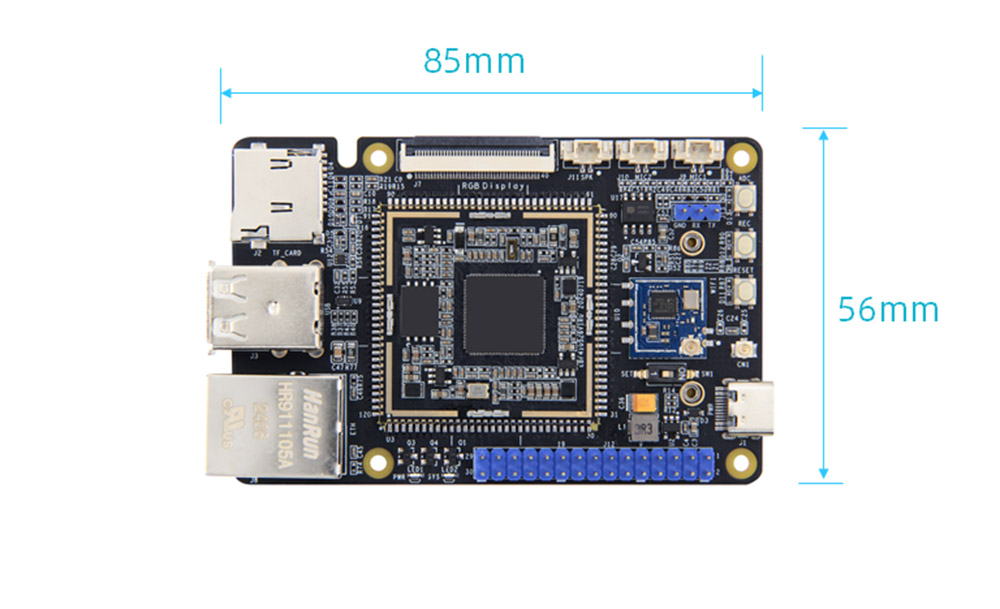

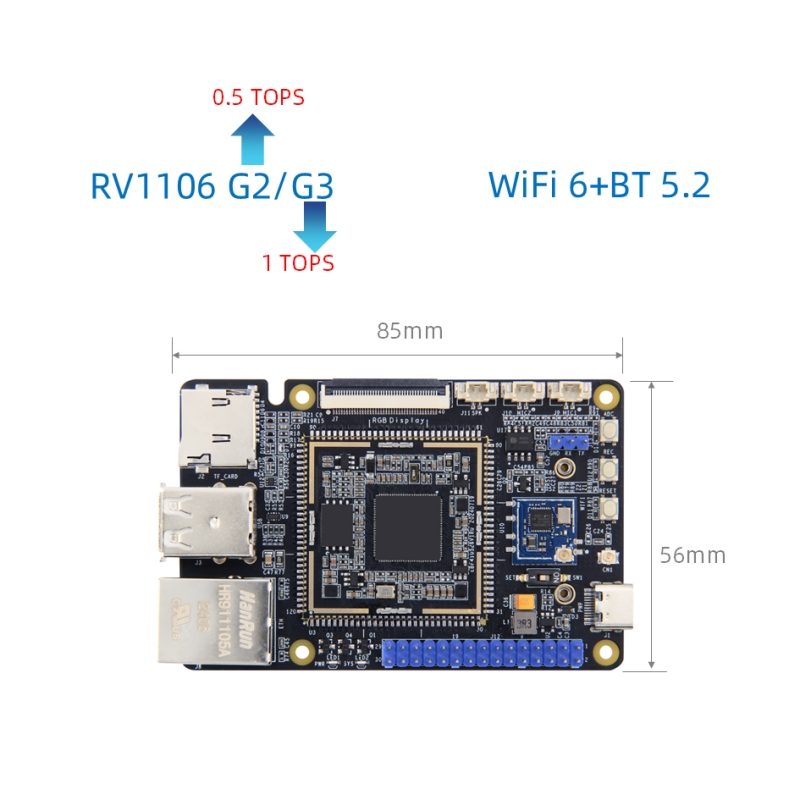

 Ölçüsü: 56 * 85mm

Uyğun Core Şurası mövcuddur

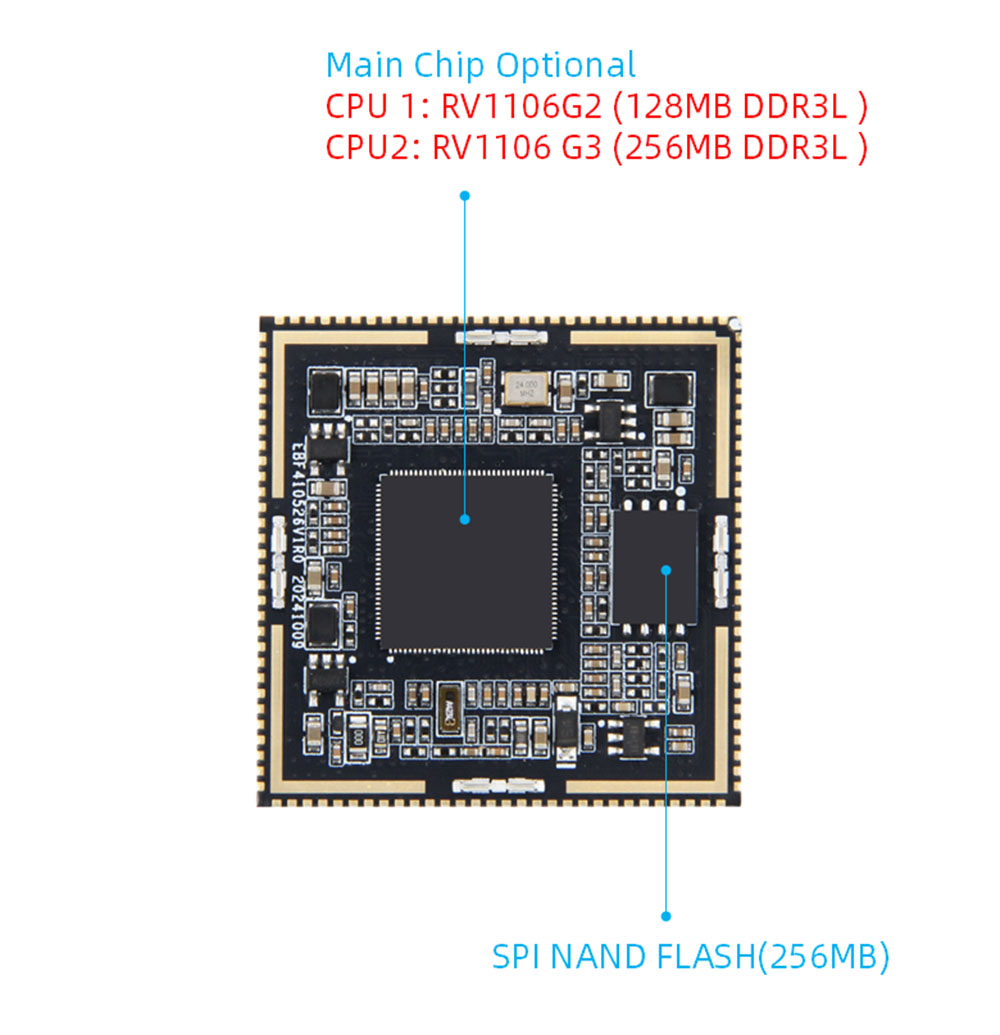

Əsas lövhə hardware konfiqurasiya

 CPU: Əsas çip: RV1106, CORTEXA7 + MCU

 Yaddaş: Daxili DDR3L, isteğe bağlı RV1106G2: 128MB / RV1106G3: 256MB

 Saxlama: 256MB Spinand Flash

 AI Hesablama Gücü: RV1106G2: 0.5tops@int8, RV1106G3: 1TOPS @ InT8

 İnterfeys: Spinand Flash istisna olmaqla, 10, 1 NPOR sıfırlama pin və 3 USB xüsusi sancaqlar daxil olmaqla, 84 GPIO-lar da daxil olmaqla, 10-u tamamilə aparılır

 PCB: 4 təbəqə, Immersion Qızıl Dizaynı

 Ölçüsü: 35 * 35 mm

Siqnal sancaqları

 Şəbəkə portu: 1 100 m ethernet

 Serial port: 6

 i²c: 5

 SPI: 2

 ADC: 1

 PWM: 12

 i2s: 1

 USB: 1

 Kamera: 2

 jtag: 1

 LCD: 1

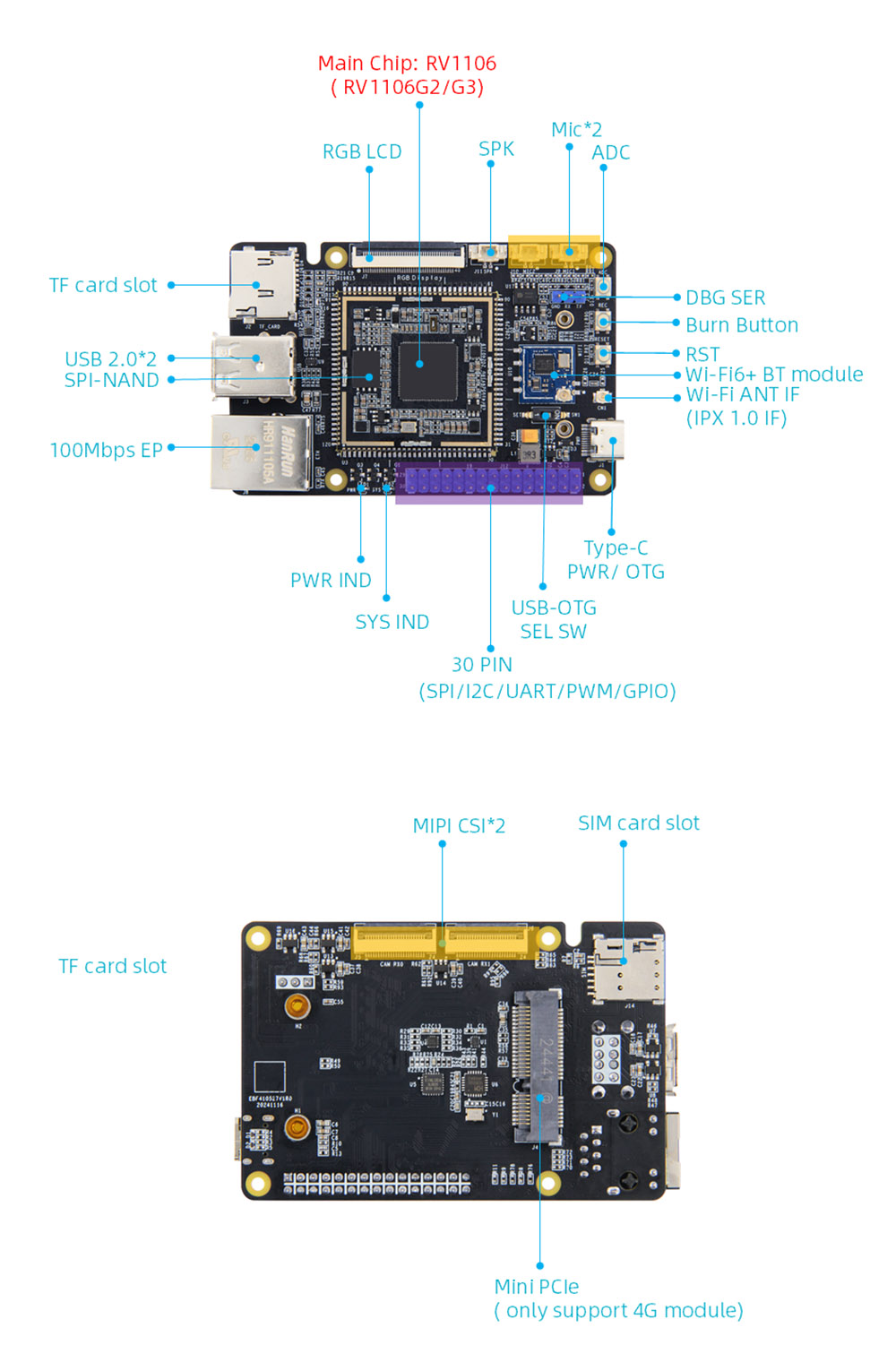

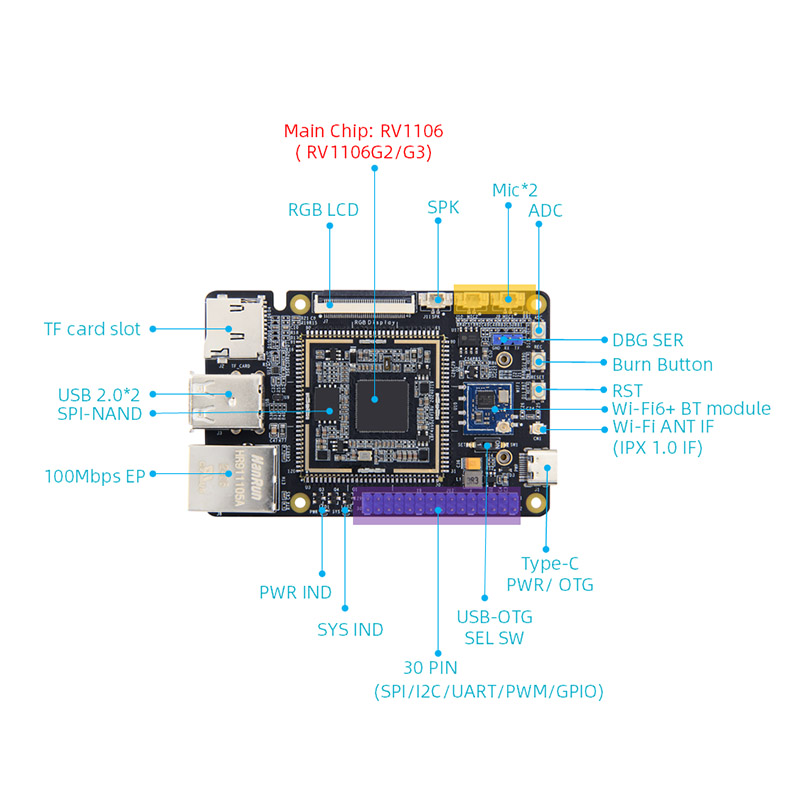

RV1106 Board təfərrüatları
