Rockchip rk3566 əsas lövhə

Thinkcore, bir aparıcı Çin Rockchip RK3566 Core lövhə istehsalçısıdır. İkili Gigabit Adaptive Adaptive RJ45 Ethernet limanlarının konfiqurasiyasını dəstəkləyir və daxili və xarici şəbəkələrdə məlumatları daxili və xarici şəbəkələrdə, şəbəkə ötürmə səmərəliliyini yaxşılaşdırır; simsiz şəbəkəni dəstəkləmək.

Sorğu göndərin

Məhsul təsviri

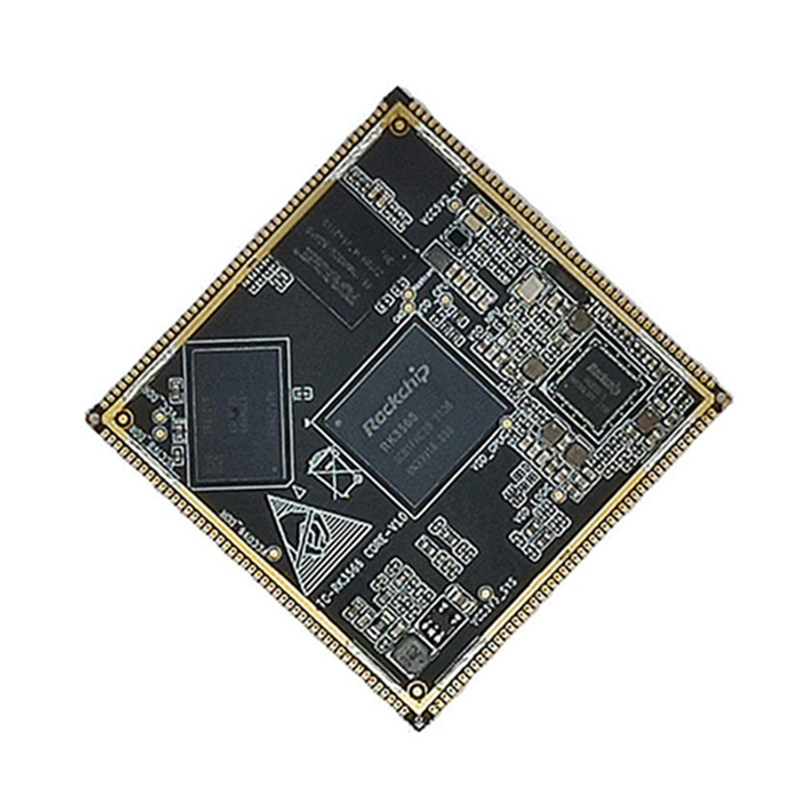

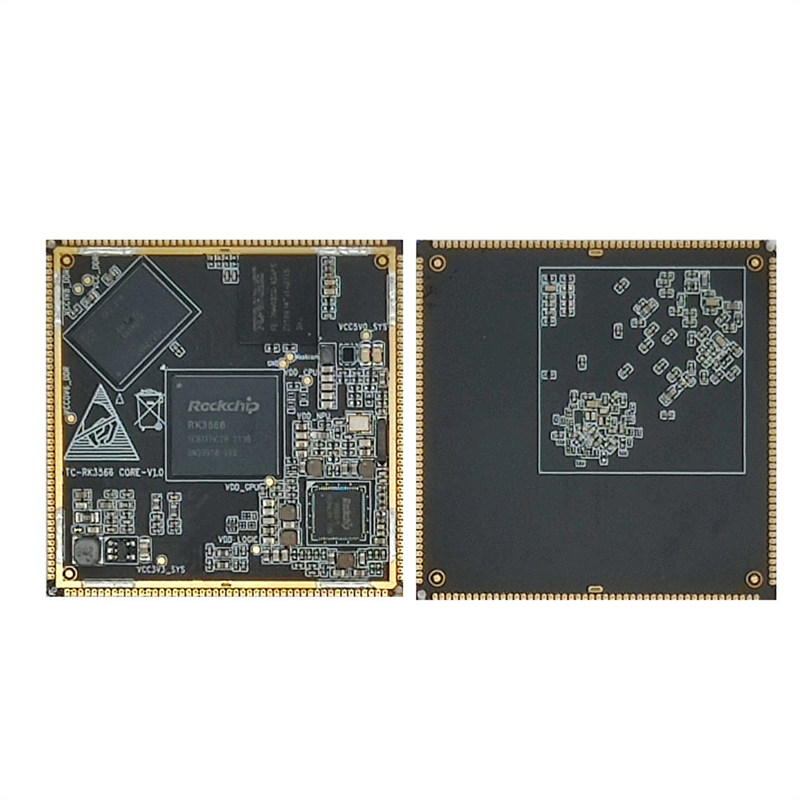

Thinkcore, bir aparıcı Çin Rockchip RK3566 Core lövhə istehsalçısıdır.

Bu maddə haqqında

• İkili Gigabit Adaptive Adaptive Adaptive RJ45 Ethernet limanlarının konfiqurasiyasını dəstəkləyir və daxili və xarici şəbəkələrdə daxili və xarici şəbəkələrdə daxili və xarici şəbəkələr vasitəsilə şəbəkə ötürülməsi səmərəliliyini artırır; Simsiz şəbəkəni dəstəkləmək

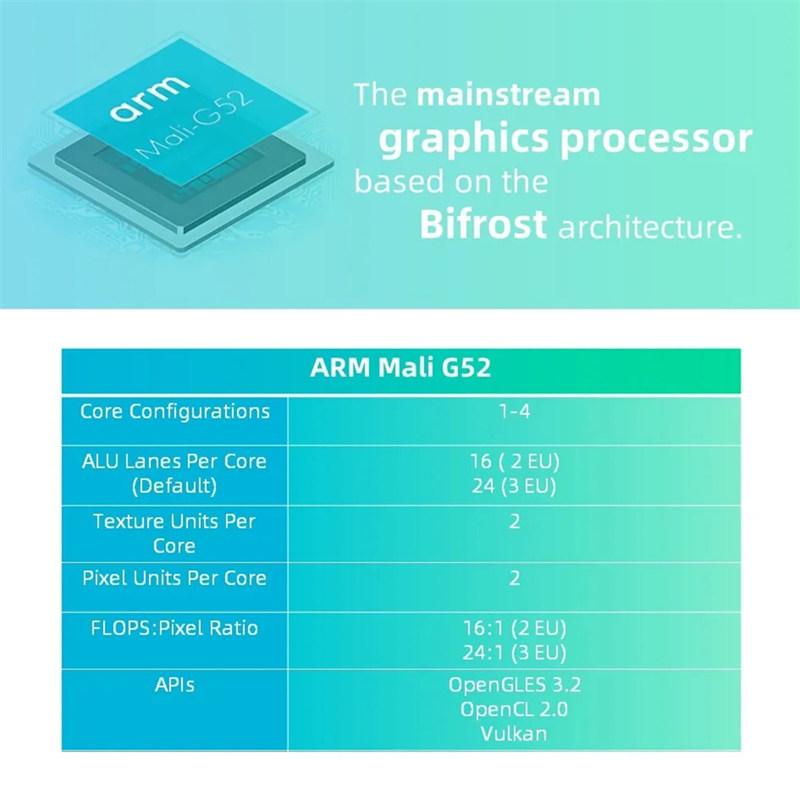

• GPU OpenGL ES3.2 / 2.0 / 1.1, Vulkan1.1-i dəstəkləyir; VPU 4K 60FPS H.265 / H.264 / VP9 video kodlaşdırma və 1080p 100FPS H.265 / H.264 video kodlaşdırma; NPU, Caffe / Tensorflow və memarlıq modellərinin digər əsas tıklaması bir kliklə bir kliklə dəstəkləyir.

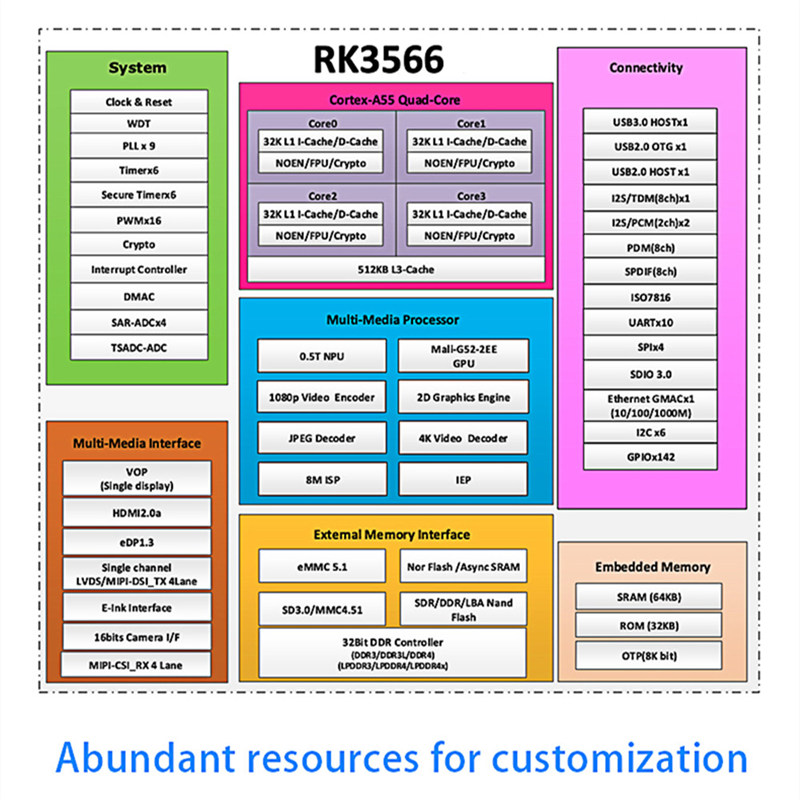

• RK3566 22nm qabaqcıl texnologiyanı qəbul edir, 2,0GHz-ə qədər olan əsas tezliyi olan CPU, 32bit bit eni və 1600MHz qədər tezliyə qədər 8GB yaddaş tutumu ilə təchiz edilə bilər.

• RK3566, Mipi-DSix2, Mipi-DSix2, HDMI2.0, müxtəlif ekran çıxışı olan üç ekrana dəstək ola bilən EDP video interfeysi var; Daxili 8M ISP ISP görüntü siqnal prosessoru, ikili kameraları və HDR funksiyalarını dəstəkləyə bilən;

• TC-RK3566 platforması, Android 11.0, Linux Buildroot, Ubuntu və Debian əməliyyat sistemlərini dəstəkləyir. Sistem sabit və etibarlı şəkildə işləyir, SDK müştərilərin müstəqil inkişafına şərait olan açıq mənbəlidir.

Məhsul majoru Parametrlər
Elektrik interfeysi	12v @ 2a dc giriş, DC interfeysi
Magistral çip	RK3568, Dörd Cortex-A55,2.0ghz, Mali-G52
Qoç	1/2/4/8GB, LPDDR4 / 4X, 1560MHz
Saxlama	8/22/64/128gb, Emmc
Ehernet	2.5g ethernet liman * 2; 10/1000/1000 MITPTIVE ETHERNET PORT * 2
Hdmi	HDMI2.0 ekran interfeysi, Mipi-DSI ilə ikiqat ekran ekranı dəstəkləyin
Mipi- dsi	Mipi ekranı İnterfeys, Wildfire Mipi ekranı qoşula bilər, ikili ekrana dəstək ola bilər HDMI2.0 ilə göstərin
Mipi-chi	Mip-kamera interfeys
USB2.0	Tip-a göstərir interfeys * 1 (ev sahibi). Tip-C interfeysi * Firmware yanan 1 (OTG) interfeys və elektrik interfeysi ilə paylaşıldı
USB3.0	Tip-bir liman * 1 (Ev sahibi)
Pcie interfeysi	Mini-psix interfeys, tam boylu və ya yarı boyu WiFi şəbəkə kartı ilə istifadə edilə bilər, 4g modul və ya digər mini-pcie interfeysi modulları
SATA interfeysi	Standard SATA interfeys
Sabit disk pwr Təchizat interfeysi	12V dəstəkləyir çıxış
SİM kart sahibi	SİM kart funksiyanı 4G modulu ilə istifadə etmək lazımdır
40pin interfeysi	İlə uyğun Raspberry Pi 40Pin interfeysi, PWM, GPIO, I²c, SPI, Uart funksiyalarını dəstəkləyir
Debug serialı port	Defolt parametr 1500000-8-n-1
Tf göyərtə	Mikro sd dəstək (Tf) kart açılış sistemi, 128GB-a qədər
audio port	Qulaqlıq çıxışı + 1 interfeysdə mikrofon giriş 2
Spk spikeri interfeys	1W güc danışığı bağlı ola bilər
Düymə	Güc düyməsi, Maskrom düyməsini; Bərpa düyməsini basın
İnfraqırmızı alıcı	dayaq İnfraqırmızı uzaqdan idarəetmə funksiyası
Fan interfeysi	dəstəkləyir İstilik dağılması üçün azarkeşlərin quraşdırılması
Rtc batareyası interfeys	RTC dəstəkləyir funksiya
