Rockchip RK3566 BTB Core Lövhəsi

1. RockChip RK3566 BTB Core Board, yüksək effektivli bir lövhə kompüter və ekran, nəzarət, şəbəkə ötürülməsi, fayl anbarı, kənar hesablama və digər ssenarilər üçün quraşdırılmış anakart kimi istifadə edilə bilər.

2. RockChip RK3566-nı əsas çip kimi istifadə edərək, 22 milyard kortex-a55 prosessoru və Malig5222e qrafika prosessoru, daxili müstəqil bir npu, quraşdırılmış müstəqil bir npu dəstəkləyir Proqramlar.

3. Seçmək üçün müxtəlif yaddaş və saxlama birləşmələrini təmin edin, onboard hardware konfiqurasiyasının balanslıdır və tətbiq sıra genişdir.

4. Daxili müstəqil NPU hesablama gücü, yüngül süni intellekt AI tətbiqləri üçün istifadə edilə bilən 1TOP-a çata bilər.

5. Yüksək inteqrasiya, zəngin genişləndirmə interfeysi olan, Gigabit Ethernet portu, HDMI, EDP, MiniPcle, USB3.0, USB2.0, Mipi ekran interfeysi və digər periferforsiyalar, seencore interfeysi və digər periferiklər performansının tamaşası ilə tam oyun verə bilər və lövhənin istifadə ssenarilərini genişləndirə bilər.

6. Rəsmi olaraq əsas andriod 11, debain, ubuntu əməliyyat sistemi şəkillərini dəstəkləyir və müxtəlif tətbiq mühitinə tətbiq edilə bilər.

7. Tamamilə açıq mənbəyi, rəsmi dərsləri təmin edən, SDK sürücüsünün inkişaf dəstləri, dizayn sxeması və digər mənbələri, asanlıqla kor ləkələr olmadan başlamağınız mümkündür.

Məhsul xüsusiyyətləri

1. Pulsuz SDK

2. İdarə Heyətinin quruluşuna lövhə. RK3566 RK3568 İki əsas lövhə uyğun gəlir

3. Birdən çox ekran interfeysini dəstəkləyir, 4K60 çərçivə çıxışını dəstəkləyir. HDMI, MIPI DSI, EDP, LVD-ləri dəstəkləyir

4. Quraşdırılmış müstəqil NPU, hesablama gücü 1TOP-a çata bilər

5. Birdən çox konfiqurasiya: 1/2/4/8gb lpddr4; 8/22/64/128gb emmc

6. 4k kodlaşdırma; Gigabit Ethernet portu; USB3.0

7. Texniki dəstək verin

Məhsul parametrləri

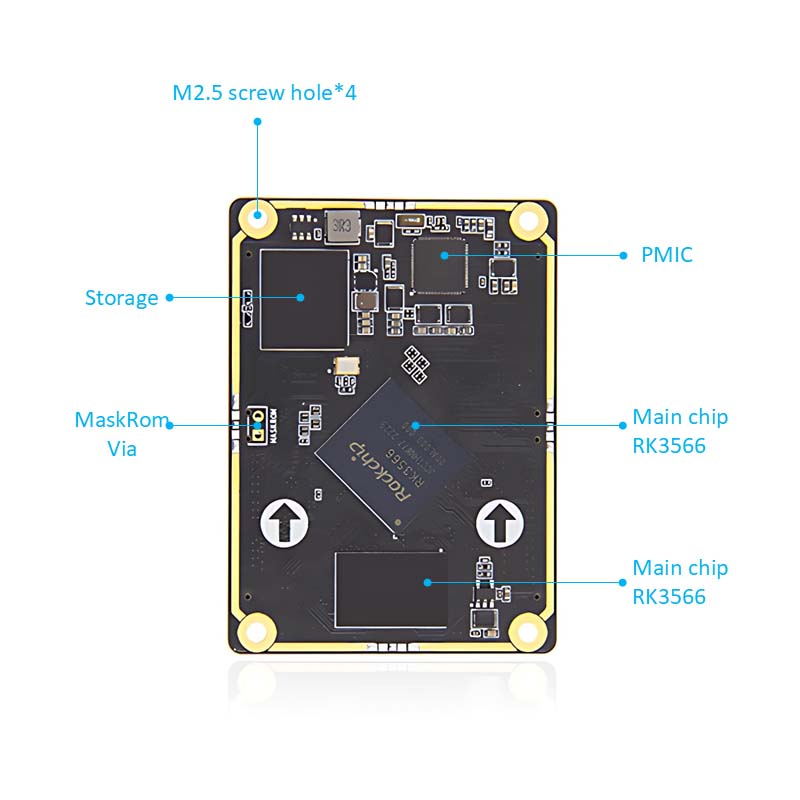

Core-lövhə parametrləri

Bağlayıcı: 260pins DDR4 bağlayıcı, model: Asoa826-H2SB-7H

Əsas çip: RK3566 (dörd nüvəli Cortex-A55, 1.8GHz, Mali-G52)

IO: 260 qızıl barmaq, 0.5 mm aralığa, bütün i0-ni çıxarın

Yaddaş: 1/2/4/8GB, LPDDR4 / 4X, 1056MHz

Saxlama: 8/22 / 64/128gb, Emmc

Əsas panel parametrləri

Bağlayıcı: 260pins DDR4 bağlayıcı, model: Asoa826-H2SB-7H

Elektrik interfeysi: 12V @ 1a (1a və yuxarı) DC giriş, DC interfeysi

Ethernet: 10/1000 Adaptive Ethernet portu

HDMI: HDMI2.0 Ekran interfeysi * 1, maksimum qətnamə 4096 * 2160 @ 60hz

Lvds: Lvds ekran interfeysi * 1, tək kanal 8bit

Mipi-DSI: Mipi ekran interfeysi * 1; Tək Mipi rejimi Maksimum Qətnamə 1920 * 1080 @ 60hz

MIPI-CSI: MIPI Kamera İnterfeysi * 2, Qapaqlı IMX415 / OV8858 kamera

EDP: EDP1.3 Ekran interfeysi * 1, EDP Touch interfeysi * 1

USB2.0: tipli bir interfeys * 3 (ev sahibi); Tip-C interfeysi * 1 (OTG), firmware yandırma interfeysi üçün

USB3.0: tipli bir interfeys * 1 (ev sahibi)

WiFi + Bluetooth: Twoard WiFi Bluetooth modulu, Model: RTL8821cu

ZTCLE interfeysi: Mini-Pcle ​​interfeysi, tam hündürlüyü və ya yarı boyu WiFi şəbəkə kartı, 4G modulu və ya digər mini-pverter interfeysi modulu ilə istifadə edilə bilər

SİM kart sahibi: SİM kart funksiyası 4G modulu ilə istifadə edilməlidir

1ºC: 1ºC * 2

Serial Port: Debug serial portu * 1 (UART2) standart parametr 1500000-8-N-1; Lvttl serial port * 2 (UART7 & UART9); RS232 * 2 (UART3 & UART4); RS485 * 2 (UART1 & UART6)

TF Card Sahibi: Sistemə başlamaq üçün Micro SD (TF) kartı, 512GB qədər

Audio: Səs çıxışı, 3.5mm audio jack * 1 (yaşıl); Audio giriş, 3.5 mm audio jack * 1 (qırmızı) mikrofon mikrofon interfeysi * 1

SPK dinamik interfeysi * 1, 1W güc dinamikasını birləşdirə bilər

Düymələr: Güc düyməsi; Maskrom düyməsini; Bərpa düyməsini basın

İnfraqırmızı qəbuledici: İnfraqırmızı uzaqdan idarəetmə funksiyasını dəstəkləyir

RTC: RTC güc yuvası * 1

Fan interfeysi: 5V fan soyumasının quraşdırılmasını dəstəkləyir
