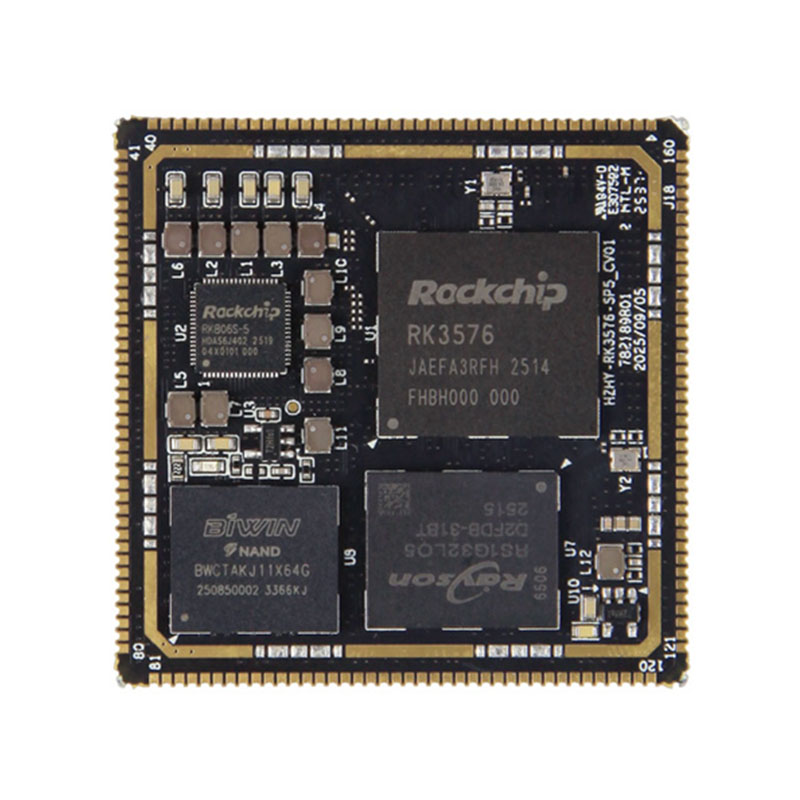

Rockchip RK3576 SOM

RK3576 SOM-un nüvəsində 2,2 GHz tezliyində işləyən dörd Cortex‑A72 nüvəsi və 1,8 GHz tezliyində dörd Cortex‑A53 nüvəsi olan güclü səkkiz nüvəli CPU konfiqurasiyası yerləşir. Bu böyük.LITTLE heterojen arxitektura ağıllı yük balansına imkan verir, mürəkkəb çoxşaxəli tapşırıqlar üçün üstün performans təmin edir, eyni zamanda uzunmüddətli əməliyyat üçün enerji səmərəliliyini optimallaşdırır - ciddi enerji tələbləri olan sənaye mühitləri üçün kritikdir.

6TOPS@INT8 NPU ilə təchiz edilmiş RK3576 SOM cihazda süni intellektlə nəticə çıxarmaqda üstündür. O, INT4, INT8 və FP16 daxil olmaqla qarışıq dəqiqlikli əməliyyatları dəstəkləyir və TensorFlow və PyTorch kimi əsas dərin öyrənmə çərçivələri ilə tam uyğun gəlir. Bu, tərtibatçılara kompüter görmə, nitqin tanınması və kənar analitika kimi süni intellekt tətbiqlərini bulud hesablamalarına etibar etmədən, gecikmə müddətini azaltmadan və məlumatların məxfiliyini artırmadan rahat şəkildə yerləşdirməyə imkan verir.

İnteqrasiya edilmiş Mali‑G52 MC3 GPU SOM-un multimedia və qrafik imkanlarını daha da artırır. OpenGL ES 3.2 və Vulkan 1.2 kimi sənaye standartlarını dəstəkləyən o, hamar 3D göstərməyə, yüksək dəqiqlikli video emalına və qabaqcıl UI vizualizasiyasına imkan verir - sənaye HMI, rəqəmsal işarələr və ağıllı müşahidə sistemləri kimi tətbiqlər üçün mükəmməldir.

Sənaye səviyyəli bir həll olaraq, RK3576 SOM hətta sərt şəraitdə də sabit işləməyi təmin edərək sənaye mühitinin ciddi tələblərinə cavab vermək üçün hazırlanmışdır. Xüsusi interfeys konfiqurasiyaları, yaddaş seçimləri və proqram təminatının optimallaşdırılması daxil olmaqla, xüsusi layihə tələblərinizə uyğunlaşdırılmış çevik OEM və ODM fərdiləşdirmə xidmətləri təklif edirik. İstər standart RK3576 əsas lövhəyə, istərsə də tam fərdiləşdirilmiş daxili lövhəyə ehtiyacınız olmasından asılı olmayaraq, bizim həllimiz məhsulun inkişaf dövrünü sürətləndirir və bazara çıxma müddətini azaldır.

Sənaye səviyyəli davamlılığı, güclü süni intellekt hesablamasını və çox yönlü fərdiləşdirməni birləşdirən etibarlı, yüksək performanslı quraşdırılmış platforma üçün Rockchip RK3576 SOM seçin - ağıllı kənar tətbiqləriniz üçün yeni imkanlar açır.

RK3576 SOM Hardware Spesifikasiyaları

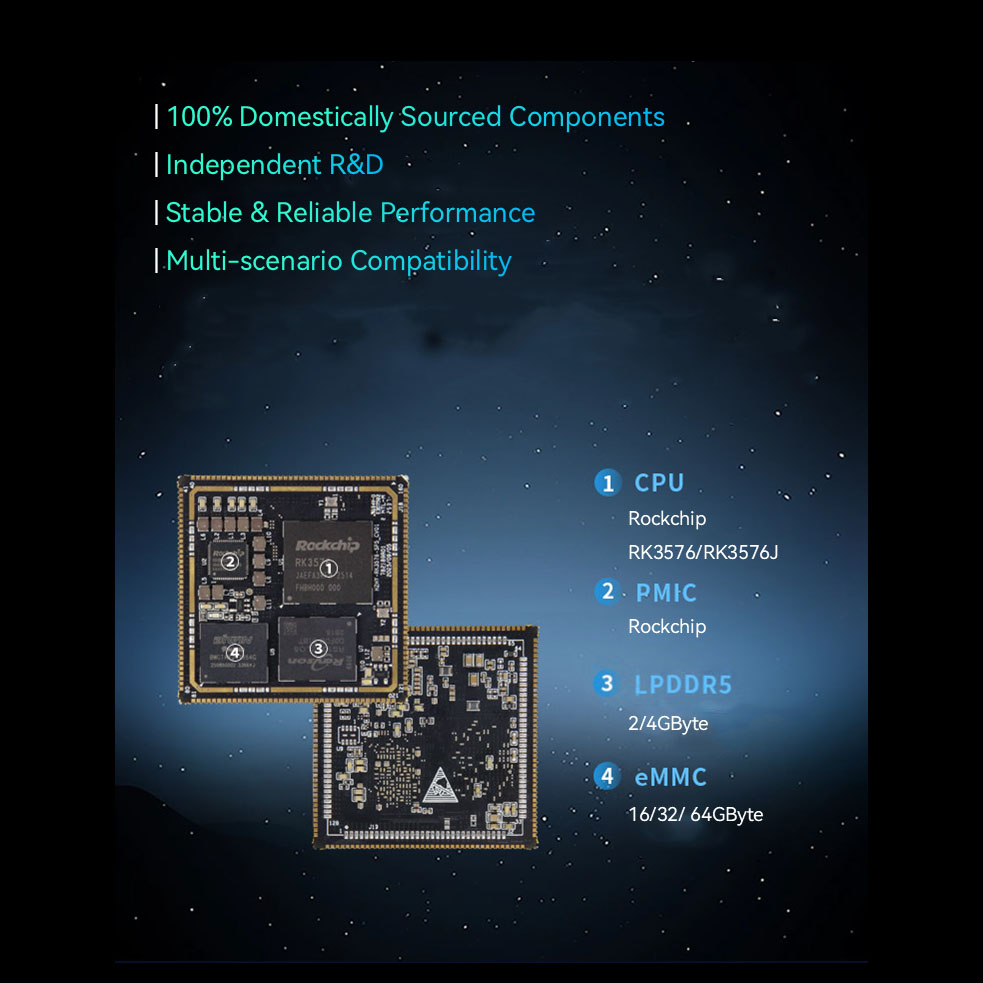

● CPU: Dördnüvəli Cortex-A72 prosessoru + Dördnüvəli Cortex-A53 prosessoru

● Saat Tezliyi: 2.2GHz

● Yaddaş: 2/4GB LPDDR5 (Tutum alınmış versiyadan asılı olaraq dəyişir)

● EMMC: 32/64GB eMMC (Tutum alınmış versiyadan asılı olaraq dəyişir)

● Multimedia Emalı: 4K@120fps H.265, VP9, ​​AVS2 və AV1 dekoderlərini dəstəkləyir; 4K@60fps H.264 dekoderini dəstəkləyir; 4K@60fps H.264 və H.265 kodlayıcıları, yüksək keyfiyyətli JPEG kodlayıcı/dekoderi dəstəkləyir

● Qrafik Prosessor: ARM Mali-G52-MC3

● NPU: Daxili müstəqil NPU, 6 TOPS hesablama gücü @INT8

● Ölçülər: 45mm x 45mm

● İnterfeys: Stamp-delik interfeysi, 288 pin

● Temperatur: -40°C~+85°C / 0°C~+70°C

● İşləmə gərginliyi: 5V

● Əməliyyat sistemi: Linux, Ubuntu

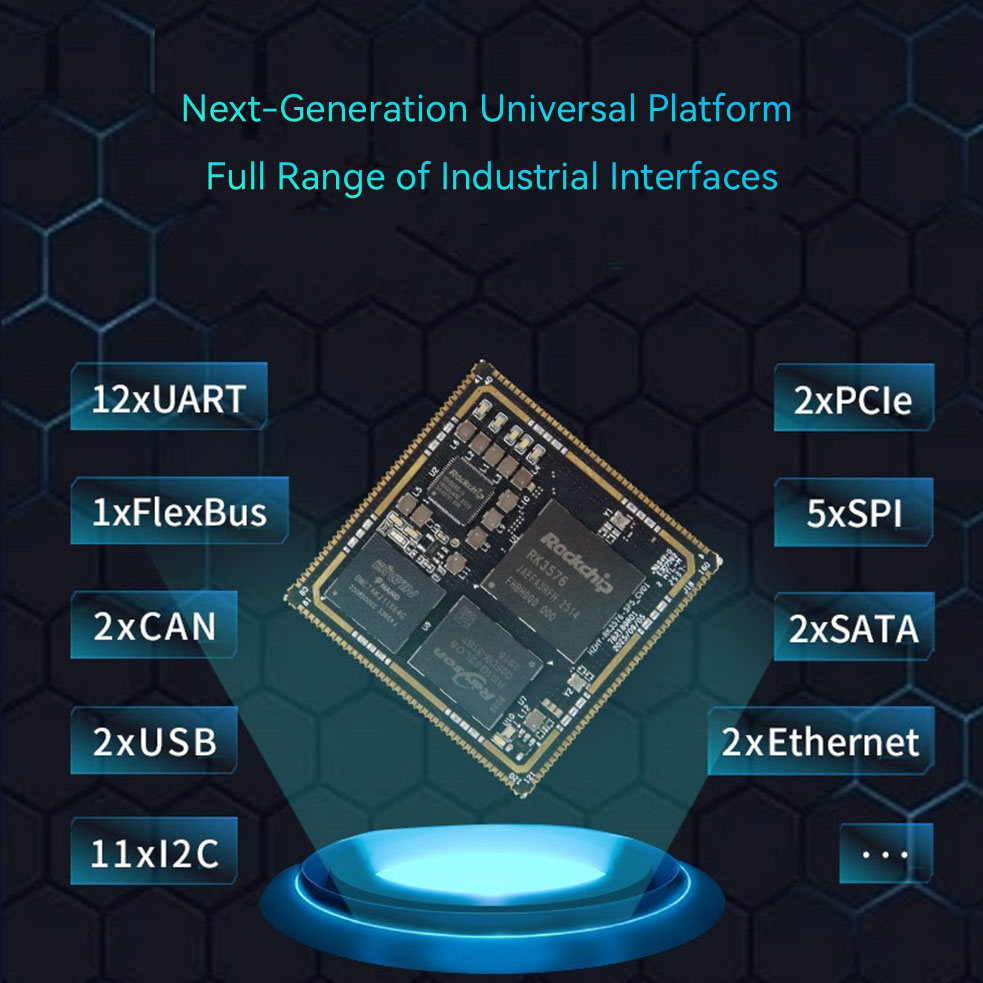

RK3576 SOM Funksional Parametrlər

● SDMMC (≤2 kanal): SDI03.0 protokolunu və MMCV4.51 protokolunu dəstəkləyir. 4 telli məlumat avtobusunun eni; maksimum 200MHz sürəti ilə SDR104 rejimini dəstəkləyir. Qeyd: Yalnız SDMMC0 System Boot-u dəstəkləyir və SD kart funksiyası üçün defoltdur;

EMMC/UFS boş olduqda SD kart vasitəsilə proqram təminatının yenilənməsini dəstəkləyir, həmçinin EMMC/UFS yükləndikdən sonra SD kart vasitəsilə EMMC/UFS-nin mikroproqram təminatının təkmilləşdirilməsini dəstəkləyir; SDMMC0 periferik və faktiki iş rejiminə uyğun olaraq VCCIO_SD_S0-ı 1.8V və ya 3.3V çıxışa konfiqurasiya edir; SDMMC1 3.3V; bəzi pin resursları çoxaldılır.

● SARADC (≤7 kanal): SARADC ayırdetmə qabiliyyəti 12 bit, sürət 1MS/s, giriş gərginliyi diapazonu 0~1,8V; Qeyd: SARADC_VINO_BOOT SYSTEMBOOT yükləmə ardıcıllığını təyin etməyə həsr olunub və digər funksiyalar üçün istifadə edilə bilməz; SARADC_VIN1 əsas dəyər girişi seçmə portu kimi defoltdur və Bərpa rejimi düyməsi kimi çoxaldılır (dəyişdirilə bilməz);

SARADC_VIN2 lövhənin aparat identifikatorudur, çıxarılmayıb; SARADC_VIN3 audio aşkarlanması üçün multipleksləşdirilmişdir;

SARADC_VIN4~7 birbaşa istifadə edilə bilər.

● USB (≤2 kanal): Qeyd: USB2_OTG0 RK3576 üçün defolt proqram təminatının yandırılması portudur, lütfən, bu interfeysi proqramda rezerv etməyi unutmayın; USB3 və USB2.0 OTG eyni vaxtda yalnız Cihaz və ya HOST kimi fəaliyyət göstərə bilər; USB3 OTG0-nin SS siqnalı (5Gbps) DP1.4 ilə multiplekslənir; USB3 OTG1-in SS siqnalı (5Gbps) PCIE1 və ya SATA1 ilə multiplekslənir və USB funksiyası PCIE və ya SATA funksiyasına təyin edildikdə istifadə edilə bilməz;

● SATA (≤2 kanal): SATA PM funksiyasını dəstəkləyir, hər port 5 cihazı dəstəkləyə bilər; SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s dəstəkləyir; eSATA dəstəkləyir.

Qeyd: SATA0 və PCIe0 nəzarətçiləri çoxaldılır; SATA1 və PCIe1 və ya USB3_OTG1 nəzarətçiləri çoxaldılır;

● PCIe (≤2 kanal): 2 PCIe 2.1 kontroller, hər ikisi yalnız RC rejimini dəstəkləyir;

Qeyd: PCIe0 və SATA0 nəzarətçiləri çoxaldılır; PCIe1 və SATA1 və ya USB3_OTG1 nəzarətçiləri çoxaldılır;

● MIPI DPHY CSI RX (≤2 kanal): 2/4 zolaqlı MIPI-CSI rejimini dəstəkləyən 2 MIPI DPHY CSI RX portu;

Qeyd: 2 zolaqlı + 2 zolaqlı rejimə bölmə hazırda dəstəklənmir; maksimum 2 kamera qoşula bilər;

● MIPI DCPHY CSI RX (≤1 kanal): 1/2/4 zolaqlı MIPI-DPHY rejimini və ya 0/1/2 Trio MIPI-CPHY rejimini dəstəkləyən 1 MIPI DCPHY CSI RX portu;

● Qeyd: 2 zolaqlı + 2 zolaqlı rejimə bölmək dəstəklənmir; MIPI DCPHY Combo PHY-nin TX və RX-i yalnız DPHY TX və DPHY RX rejimləri kimi və ya CPHY TX və CPHY RX rejimləri kimi eyni vaxtda konfiqurasiya edilə bilər. CIF (≤1 kanal): 1 kanal maksimum 16-bit DVP interfeysi, 8/10/12/16-bit dəstəkləyir;

Qeyd: 3.3V interfeys, bəzi pin resursları paylaşılır;

● HDMI TX (≤1 kanal): HDMI 2.1-ə qədər, 4K@120Hz üçün maksimum dəstək, HDMI FRL rejimini dəstəkləyir və HDMI TMDS rejimi ilə geriyə doğru uyğun gəlir;

Qeyd: eDP nəzarətçi ilə paylaşılır;

● eDP (≤1 kanal): eDP 3.1-ə qədər, 4K@60Hz üçün maksimum dəstək, 1/2/4 Zolaq rejimlərini dəstəkləyir, Mübadiləni dəstəkləmir; Qeyd: eDP nəzarətçi ilə paylaşılır;

● MIPI DCPHYCSI TX (≤1 kanal): 1 MIPI DCPHYCSI RX portu, 1/2/3/4 Zolaqlı MIPI-DPHY rejimini və ya 0/1/2 Trio MIPI-CPHY rejimini dəstəkləyir;

● Qeyd: 2Lane+2Lane rejiminə bölünməyi dəstəkləmir; MIPI DCPHY Combo PHY-nin TX və RX-i yalnız DPHY TX, DPHY RX rejimi kimi və ya eyni vaxtda CPHY TX, CPHY RX rejimi kimi konfiqurasiya edilə bilər.

● DP (≤1 kanal): eDP 3.1-ə qədər, 4K@120Hz üçün maksimum dəstək, 1/2/4 Zolaq rejimlərini dəstəkləyir, Mübadiləni dəstəkləyir;

Qeyd: USB3 OTG0-nin SS siqnalı ilə paylaşılır;

● LCD (≤1 kanal): 24-bit RGB rejimini dəstəkləyir, maksimum ayırdetmə 1920x1080@60Hz; 16-bit BT1120 rejimini dəstəkləyir, maksimum qətnamə 1920x1080@60Hz; 8-bit BT656 rejimini dəstəkləyir, maksimum qətnamə 720x576@60Hz; Qeyd: Bəzi pin resursları paylaşılır.

● EBC (≤1 kanal): 8-bit/16-bit çıxışı dəstəkləyir, boz rəngin maksimum 32 səviyyəsi, maksimum təsvir ölçüsü 2560x1920@85Hz;

Qeyd: Bəzi pin resursları paylaşılır.

● Audio (≤9 kanal): master-slave rejimini dəstəkləyən 5 qrup SAI, 8-dən 32-bit eninə və 48kHz-ə qədər seçmə sürəti; 2 qrup PDM, master rejimi, 8 kanallı giriş qabiliyyətini, 16-dan 32-bit genişliyə və 192 kHz-ə qədər seçmə sürətini dəstəkləyir; 2 qrup SPDIFTX; 1 qrup DSM PWMAudio;

Qeyd: Dörd ASRC (Asynchronous Sample Rate Converter) modulu audio data nümunə sürətinin çevrilməsi üçün təmin edilmişdir; 1.8V/3.3V interfeys, bəzi pin resursları paylaşılır;

● Ethernet (≤2 kanal): 10/100/1000Mbps məlumat ötürmə sürəti ilə 2 RGMII interfeysini dəstəkləyir.

Qeyd: 3.3V RGMII/RMII interfeysi, bəzi pin resursları paylaşılır.

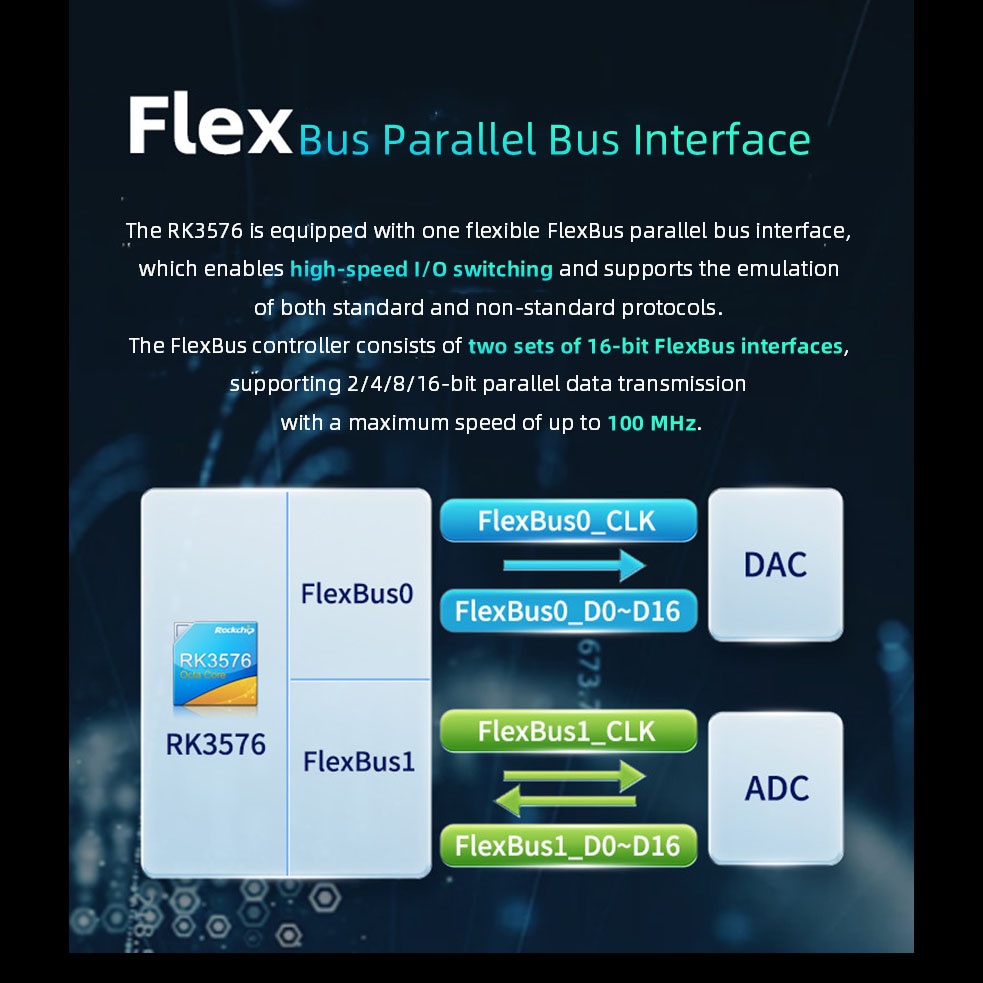

● FlexBus (≤1 kanal): Bir çevik paralel avtobus interfeysini dəstəkləyir - yüksək sürətli I/O kommutasiyasına nail ola bilən və bəzi standart protokolları və ya qeyri-müntəzəm protokolları təqlid edə bilən FlexBus interfeysi. Tipik bir tətbiq ssenarisi yüksək sürətli 16 bitlik ADC və 16 bitlik DAC-ın birləşməsidir.

Qeyd: 3.3V interfeys, bəzi pin resursları paylaşılır.

● DSMC (≤1 kanal): Double Data Rate Serial Interface. Əsasən PSRAM cihaz rabitəsində və ya LocalBus-un periferik rabitəsində (məsələn, FPGA kimi) istifadə olunur. Qeyd: 3.3V interfeys, bəzi pin resursları paylaşılır.

● UART (≤12 kanal): Maksimum dəstəklənən ötürmə sürəti 8Mbps-dir.

Qeyd: 1.8V/3.3V interfeys, bəzi pin resursları paylaşılır.

● I³C (≤2 kanal): 7-bit və 10-bit ünvan rejimlərini dəstəkləyir, maksimum sürəti 12.5 Mbit/s-ə qədər, I²C avtobusuna uyğun, maksimum sürəti 400 Kbit/s-ə qədər. Qeyd: 1.8V/3.3V interfeys, bəzi pin resursları paylaşılır.

● I²C (≤11 kanal): 7-bit və 10-bit ünvan rejimlərini dəstəkləyir, maksimum sürəti 400 Kbit/s-ə qədərdir.

Qeyd: 1.8V/3.3V interfeys, bəzi pin resursları paylaşılır. SPI (≤5 kanal): Konfiqurasiya edilə bilən master/slave rejimi. Qeyd: 1.8V/3.3V interfeys, bəzi pin resursları paylaşılır.

● CAN (≤2 kanal): CAN-FD dəstəkləyir; 1Mbps dəstəkləyir.

Qeyd: 1.8V/3.3V interfeys, bəzi pin resursları paylaşılır.

● PWM (≤3 kanal): 16-a qədər PWM kanalını dəstəkləyən 3 müstəqil PWM nəzarətçisi, 32 bitlik taymer/sayğac.

Qeyd: 1.8V/3.3V interfeys, bəzi pin resursları paylaşılır.

Qeyd: Bəzi pin resursları çoxaldılıb. Təfərrüatlar üçün Pin Funksiyasının Müqayisə Cədvəlinə baxın.

Nümunələr və əlavə məlumat üçün bizimlə əlaqə saxlayın!

Xidmət Üstünlükləri

Minimum Sifariş: 1 Vahid | Toplu Sifarişlər Dəstəklənir | Pulsuz SDK | Pulsuz Texniki Dəstək | Fərdiləşdirmə Qəbul Edildi

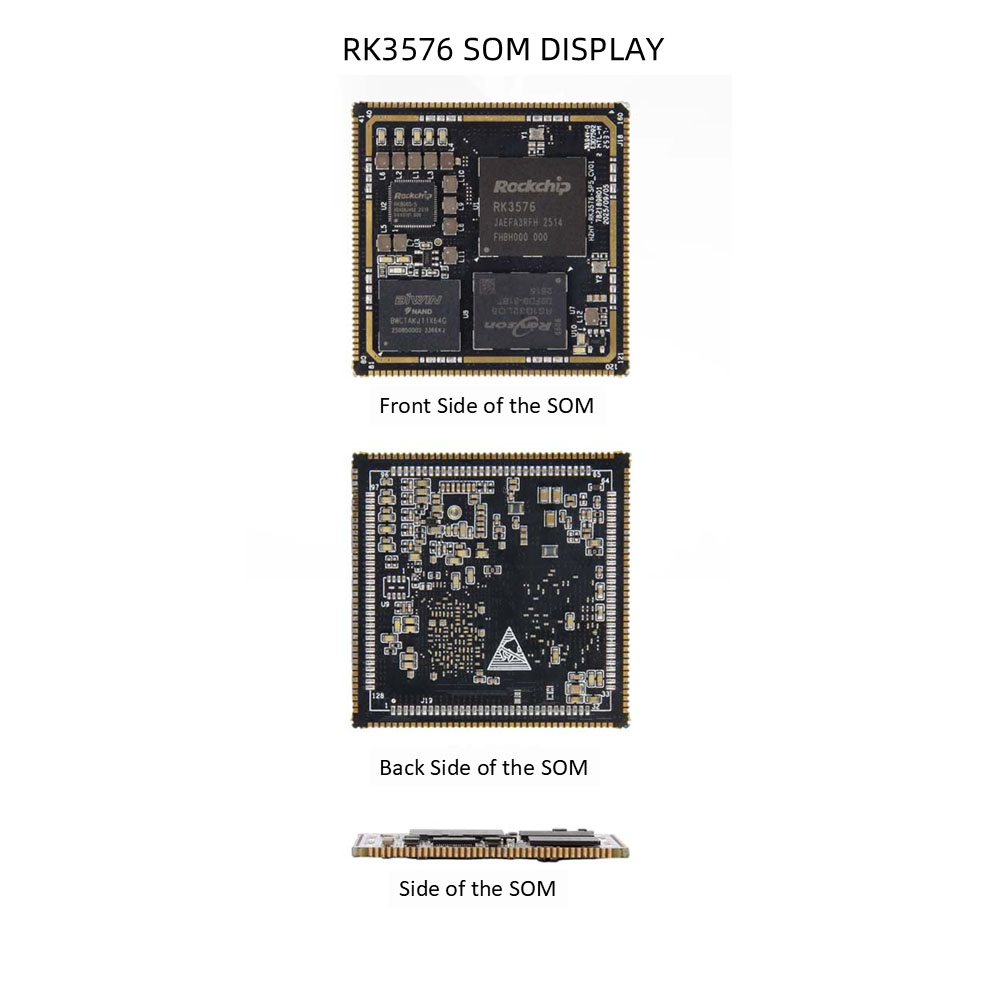

RK3576 SOM Təfərrüatları
