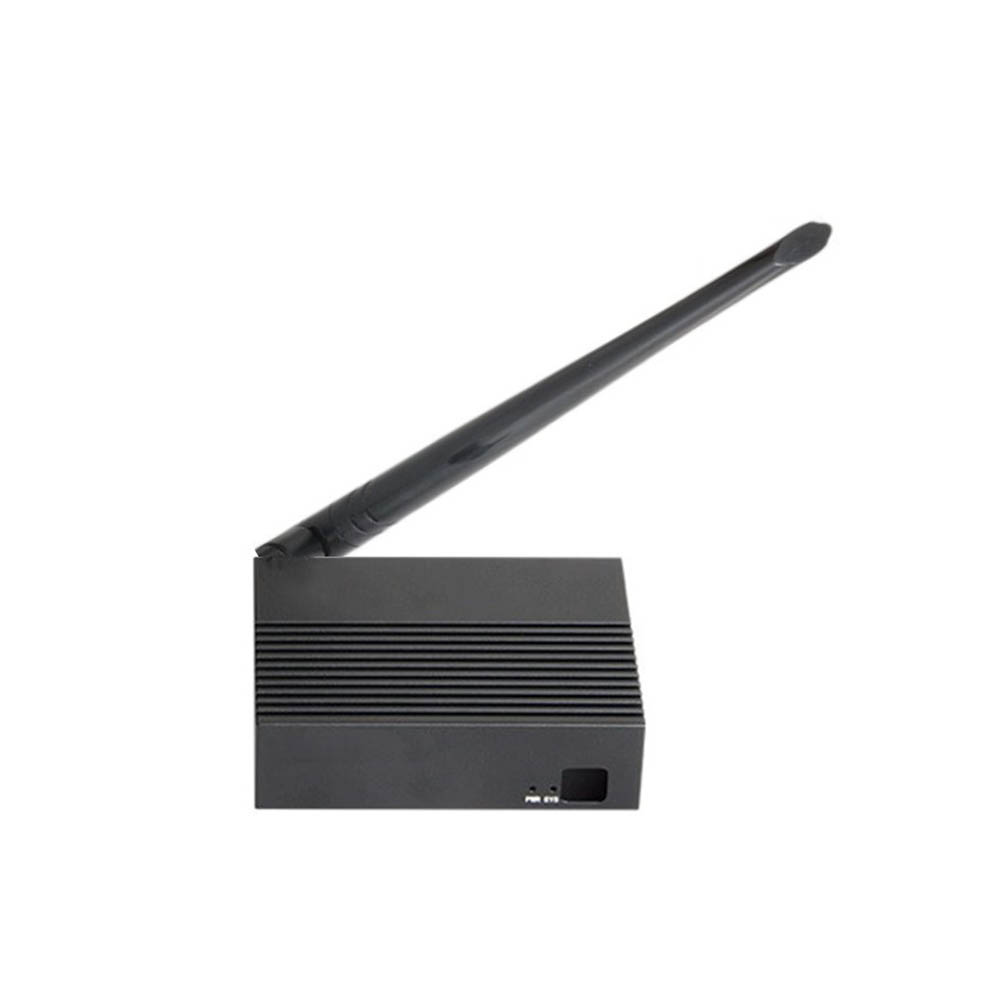

Rockchip RK3566 AI EDGE CƏMİYYƏT qutusu

İnkişaf Şurasının Giriş

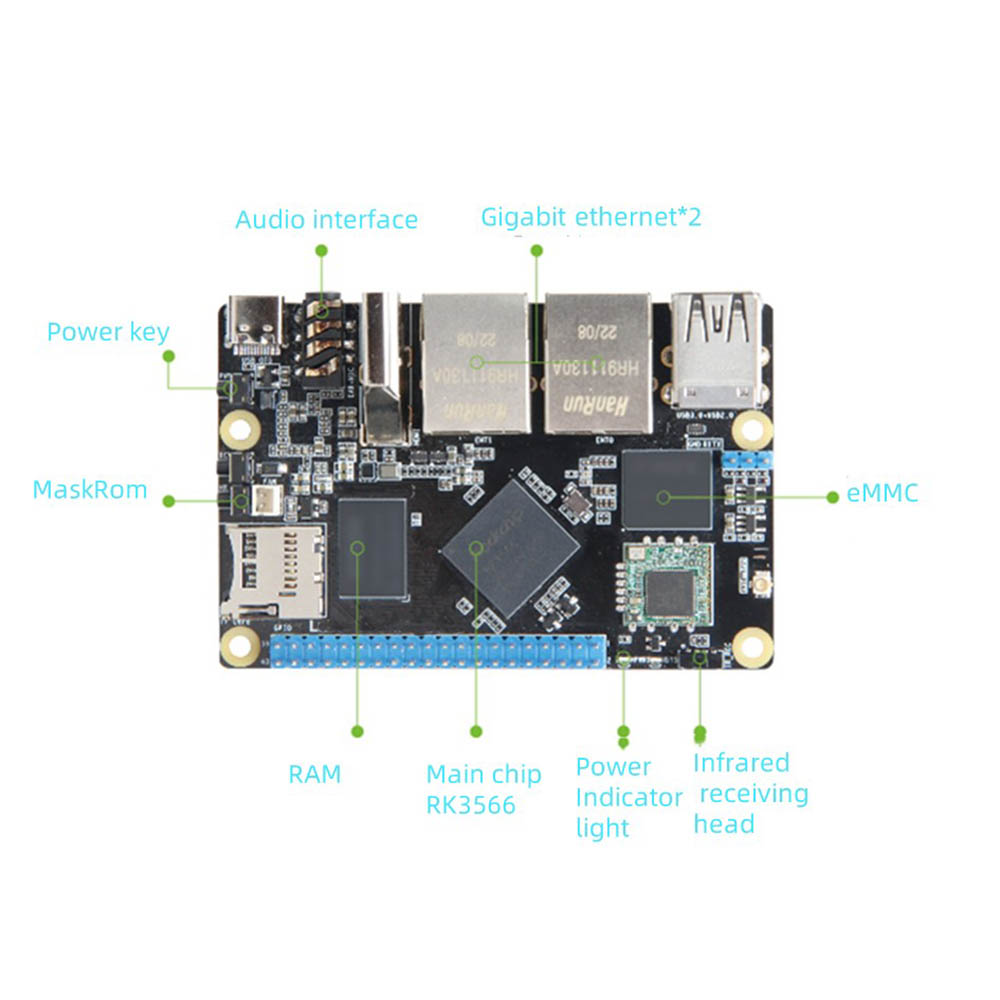

● Bu inkişaf lövhəsi aşağı güc, yüksək performanslı tək çip kompüterdir. Təyyarədə çox sayda istifadə olunan periferik və yüksək performanslı bir taxta kompüter və quraşdırılmış anakart kimi istifadə edilə bilər. Əsasən istehsalçılara və quraşdırılmış giriş səviyyəli inkişaf etdiricilərə yönəldilmişdir və ekran, nəzarət və şəbəkə ötürülməsi kimi müxtəlif ssenarilərdə istifadə edilə bilər.

● Rockchip RK3566-dan istifadə edərək, əsas çip kimi, ikili çip, WiFi WiFi + BT4.2 Simsiz Modul Dual Gigabit Ethernet portu, USB3.0, USB2.0, Miipi, Mipi Kamera İnterfeysi və Mipi Kamera İnterfeysi, İnfraqırmızı Qəbul, TF kart sahibi və digər periferiklər, 40pin tətbiq edilməmiş Moruq pi interfeysi ilə uyğun olan sancaqlar.

● Lövhə, Linux və ya Android sistemlərini seçmək üçün müxtəlif yaddaş və saxlama konfiqurasiyasını təmin edir.

● Quraşdırılmış müstəqil NPU hesablama gücü yüngül süni kəşfiyyat tətbiqləri üçün istifadə edilə bilən 1TOP-a çata bilər.

● Müxtəlif tətbiq mühitində tətbiq edilə bilən əsas andriod 11, debain, ubuntu əməliyyat sistemi şəkillərini rəsmi olaraq dəstəkləyir.

● Tamamilə açıq mənbəyi, rəsmi dərsləri təmin edən, istifadəçilərin istifadəsi və ikincil inkişaf üçün rahat SDK sürücüsü inkişaf dəstləri, dizayn sxematikaları və digər mənbələri təmin edir.

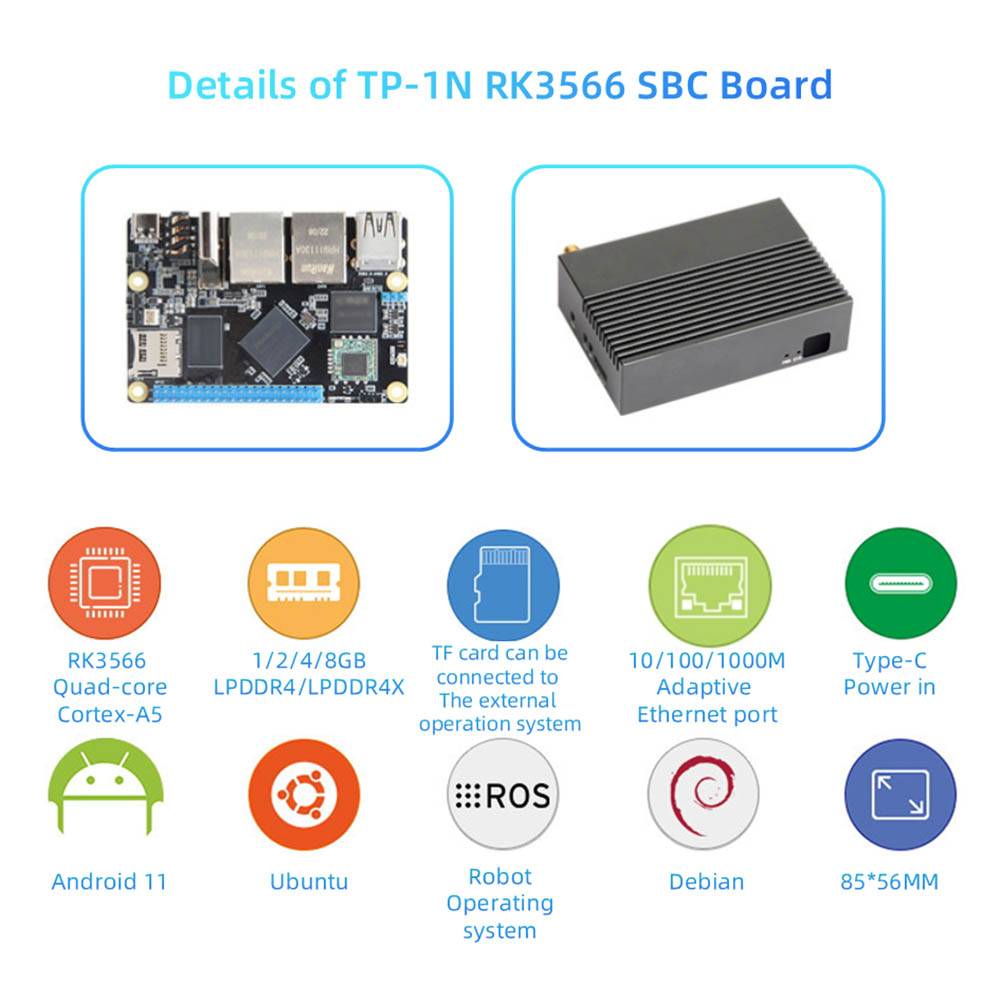

İnkişaf Heyəti Parametrləri

● Elektrik interfeysi: 5V @ 3A DC Giriş, Tip-C interfeysi

● Əsas nəzarət çipi: RK3566 (Quad-Core Cortex-A55, 1.8GHz, Mali-G52)

● Yaddaş: 1/2/4/8GB, LPDDR4 / 4X, 1056MHz

● Saxlama: 8/22/64/128gb, Emmc

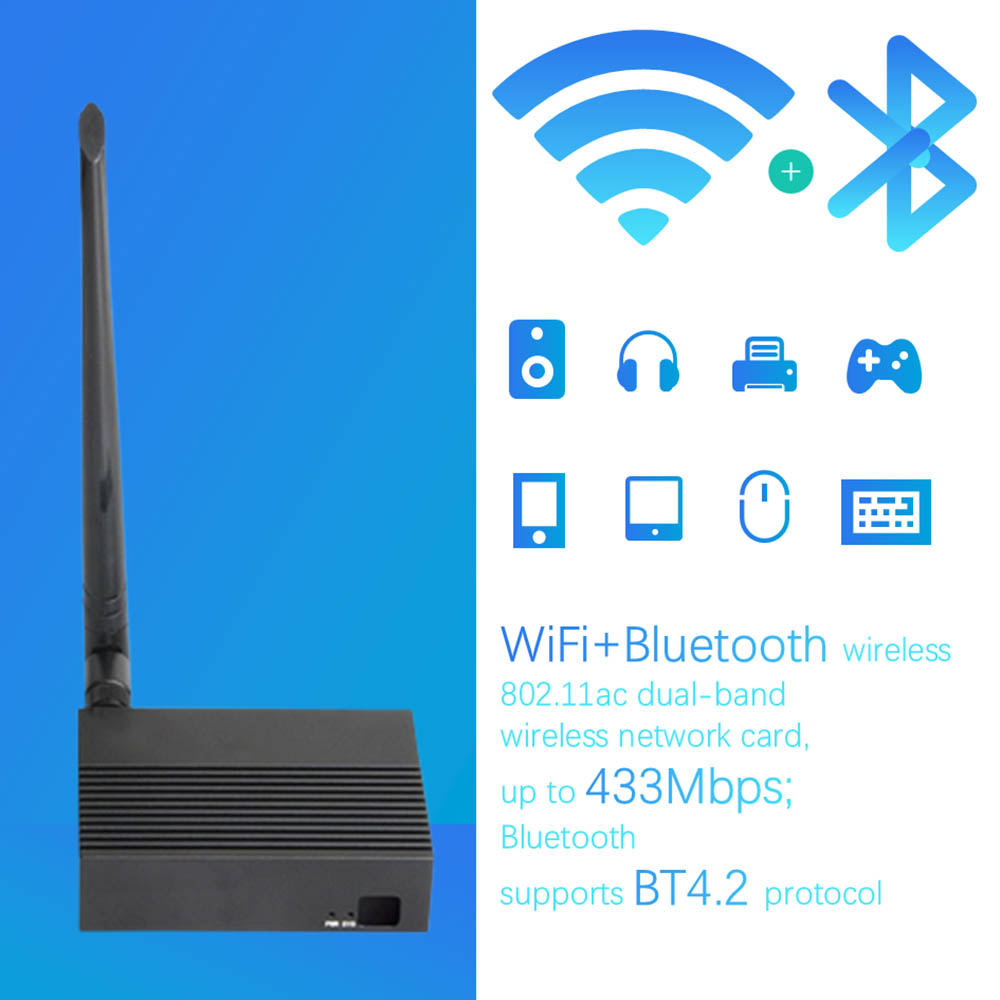

● Simsiz şəbəkə: 802. 11AZ-lent simsiz şəbəkə kartı, 433Mb / s-ə qədər;

● Bluetooth: BT4.2 Protokolunu dəstəkləyir

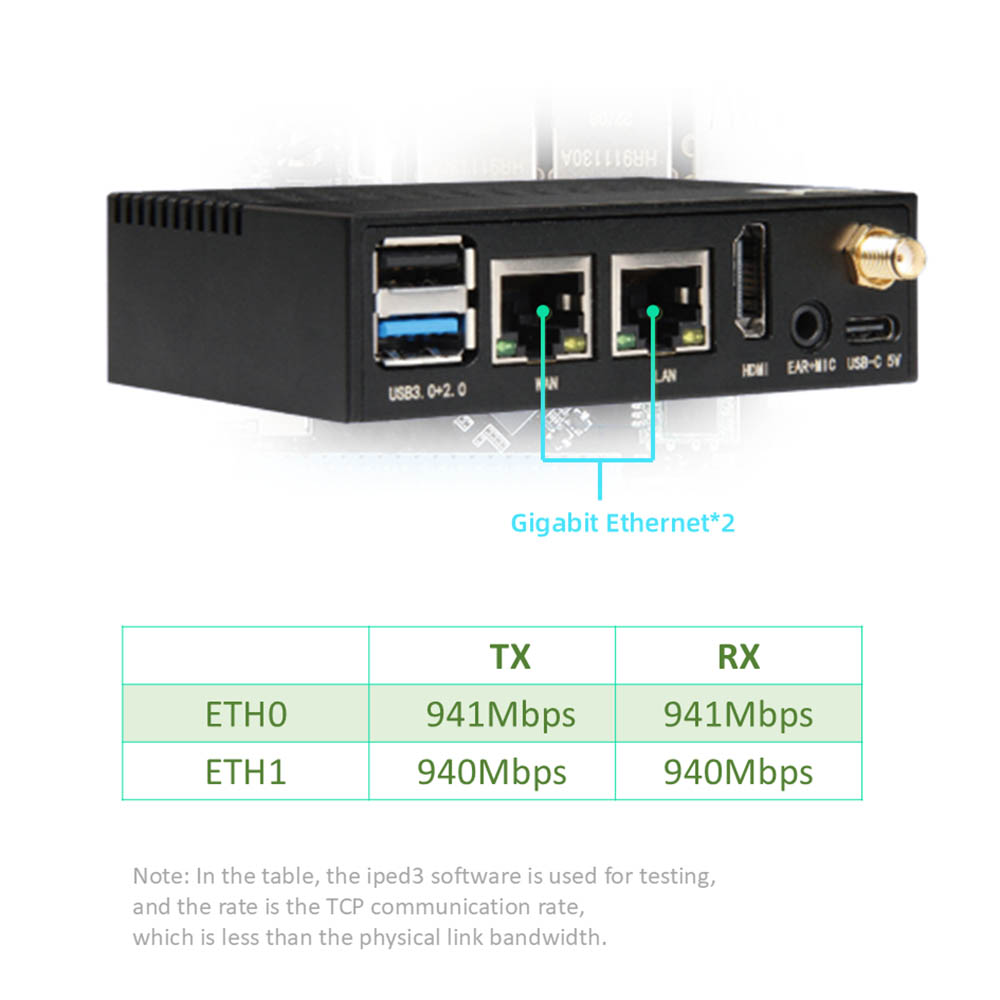

● Ethernet: 10/1000 Adaptive Ethernet Port * 2

● HDMI: HDMI2.0

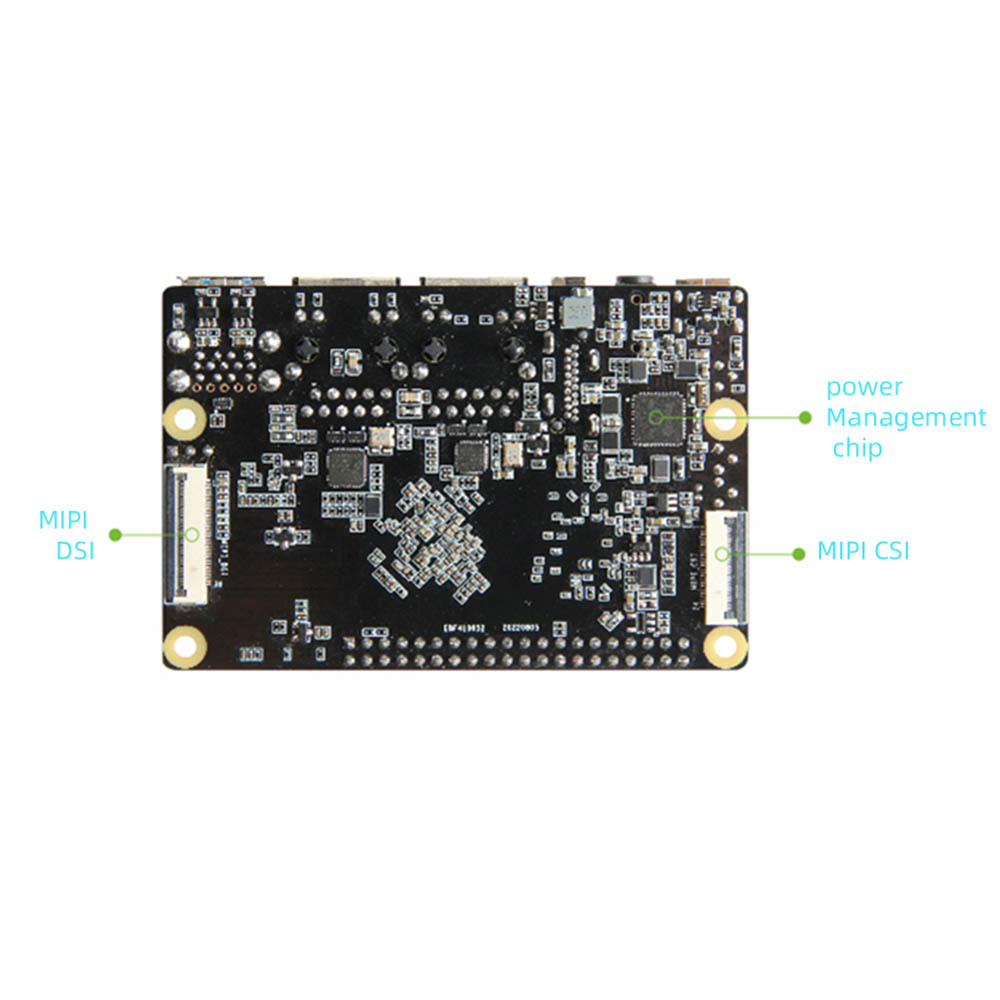

● ekran interfeysi: MIPI-DSI MIPI ekran interfeysi

● MIPI-CSI: MIPI Kamera İnterfeysi

● USB2.0: tipli bir interfeys * 1 (ev sahibi); Tip-C interfeysi * 1 (OTG), Elektrik interfeysi ilə paylaşılan firmware yandırma interfeysi üçün

● USB3.0: tip-bir interfeys * 1 (HOST) 40PIN interfeysi uyğun gəlir

● Raspberry Pi 40Pin interfeysi ilə PWM, GPIO, I²c, SPI, UART dəstəkləyir

● funksiyalar

● Debug serial portu: standart parametr 1500000-8- n- 1

● TF Kart sahibi: Micro SD (TF) kart açılış sistemi, 128GB-a qədər dəstək

● Audio interfeysi: Qulaqlıq çıxışı + mikrofon giriş 2-də 1 interfeysdə

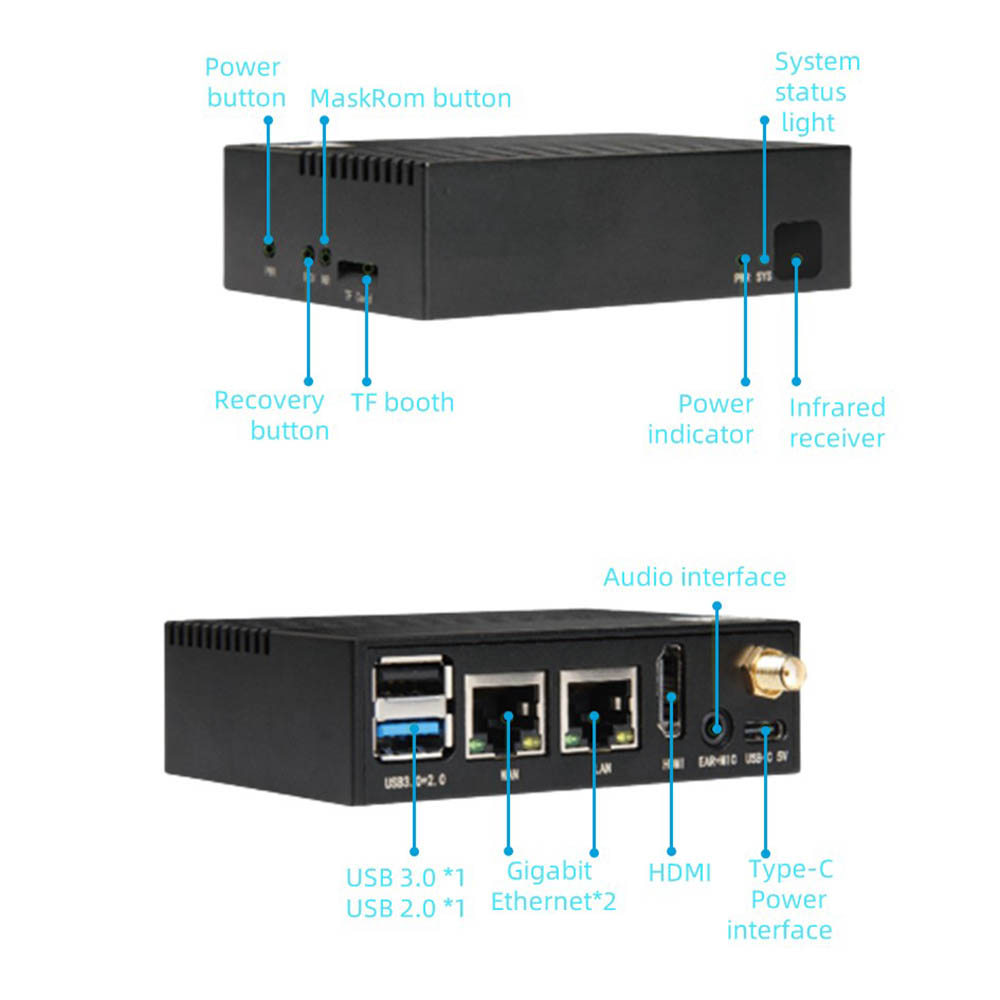

● düymə: güc düyməsi; Maskrom düyməsini; Bərpa düyməsini basın

● İnfraqırmızı qəbuledici: Dəstək İnfraqırmızı Uzaqdan İdarəetmə funksiyası

● Fan interfeysi: İstilik dağılması üçün azarkeşlərin quraşdırılmasını dəstəkləyin

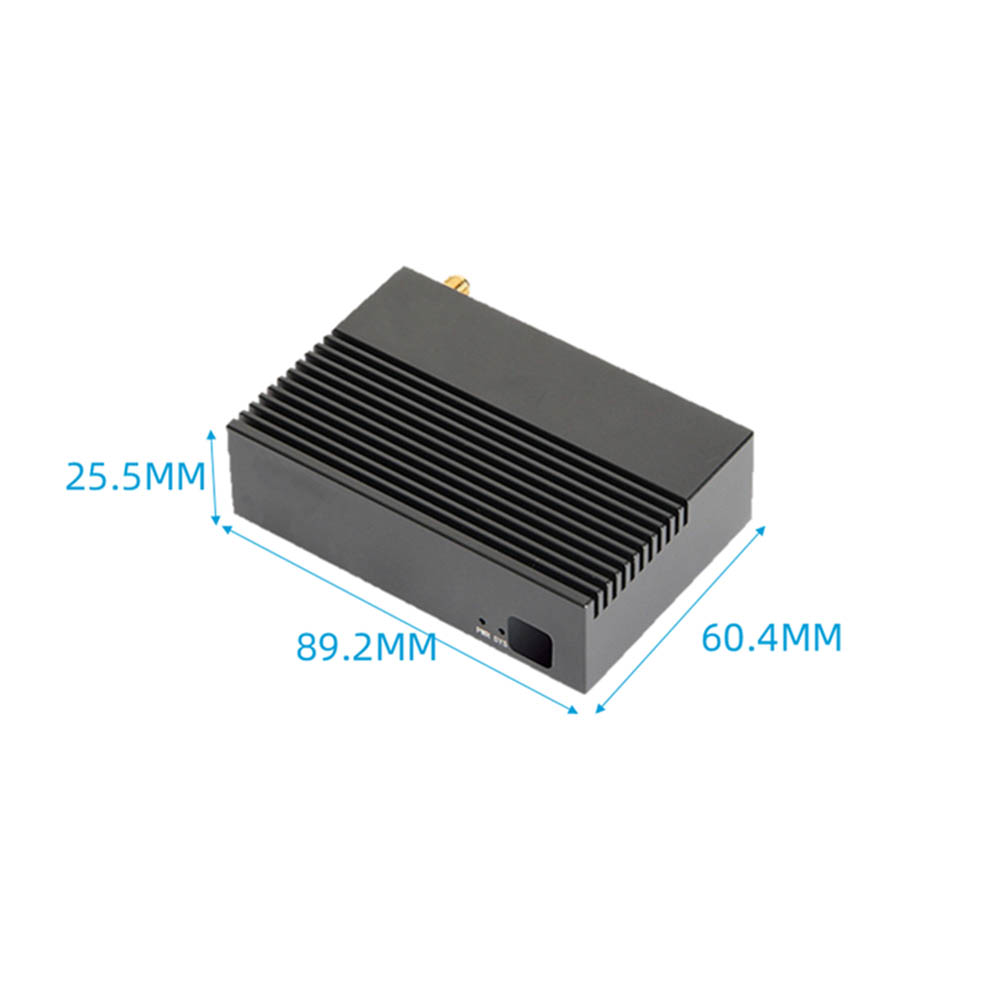

Case parametrləri aşağıda göstərilir

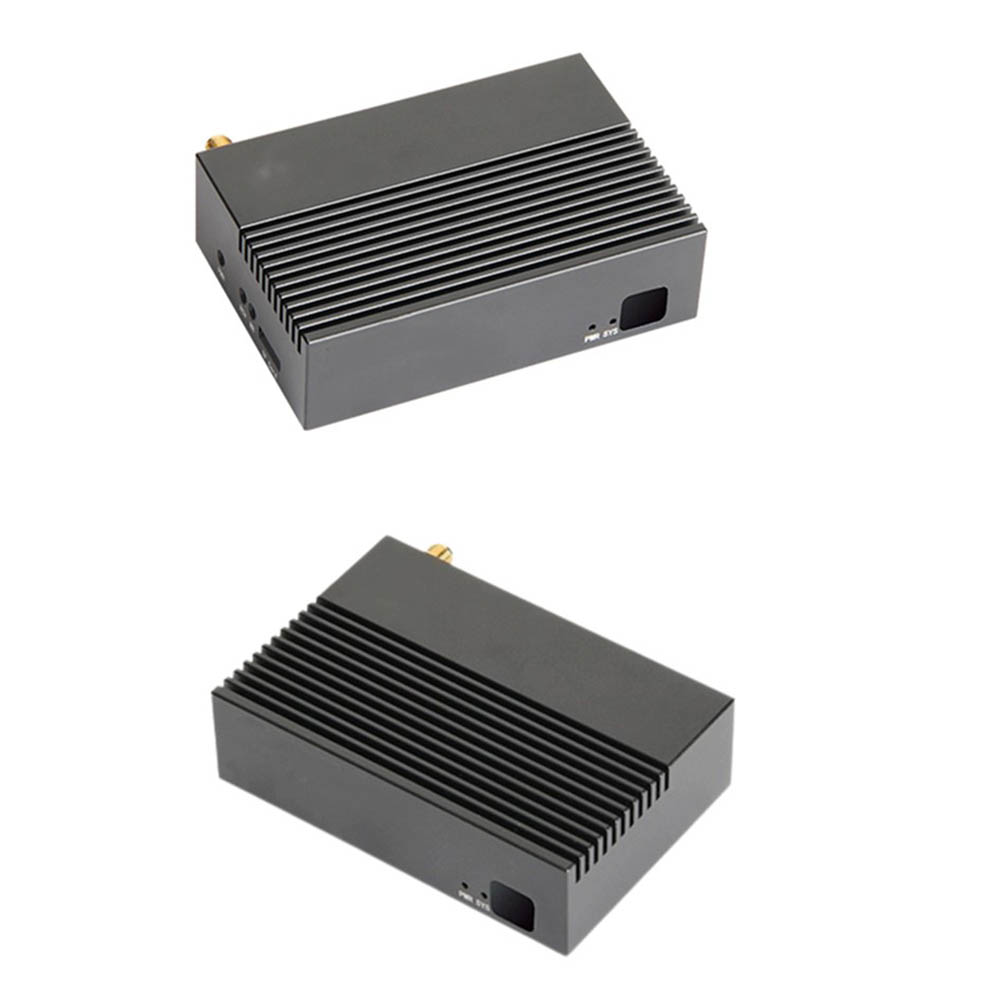

Case Təfərrüatları
