RK3568 taxta taxtasına taxtaya

Taxta taxtasına (BTB interfeysi) taxtasının (BTB interfeysi) taxtası (BTB interfeysi) ekran, nəzarət, şəbəkə ötürülməsi, fayl anbarı, kənar hesablama və digər ssenarilər üçün yüksək performanslı bir taxta kompüter və quraşdırılmış anakart kimi istifadə edilə bilər.

Əsas çip kimi RockchiPRK3568 (Ticarət dərəcəsi) / RK3568J (Sənaye dərəcəsi) istifadə edərək, 22nm-line, quraşdırılmış dördlü kortex-a55 prosessoru və Malig52222e qrafik prosessoru, quraşdırılmış müstəqil NPU-nu dəstəkləyir yüngül süni intellekt tətbiqləri üçün.

Seçmək üçün müxtəlif yaddaş və saxlama birləşmələrini, balanslaşdırılmış taxtanın taxıl konfiqurasiyasından, geniş tətbiqetmələrini təmin etmək

Quraşdırılmış müstəqil NPU hesablama gücü 1TOP-a çata bilər (3568J 512Macnpu), yüngül süni intellekt tətbiqləri üçün istifadə edilə bilər.

Yüksək inteqrasiya və zəngin genişləndirmə interfeyslərinə malikdir və ikili gigabit Ethernet portları, hdmi, EDP, 5Minipcle, Sata, M.2, USB2.0, Mipi ekran interfeysi, Mipi Kamera interfeysi və digər periferiklər, səs interfeysi və digər periferiklər, bu da lövhənin istifadə ssenarilərini daha da genişləndirə bilər.

Rəsmi olaraq əsas andriod 11, debain, ubuntu əməliyyat sistemi şəkillərini dəstəkləyir və müxtəlif tətbiq mühitinə tətbiq edilə bilər.

Tamamilə açıq mənbəyi, rəsmi dərsləri təmin edən, SDK sürücüsünün inkişafı paketləri, dizayn sxematikaları və digər mənbələri, asanlıqla ölü ucları olmadan asanlıqla başlaya bilərsiniz.

Xüsusiyyət

1. İstifadə etməyə hazırdır, inkişaf və ya əyləncə olub-olmaması, asanlıqla məmnun ola bilər!

2. İkili Gigabit Ethernet İnterfeysləri, Dinamik gərginlik tənzimləməsini dəstəkləyin

3. Quraşdırılmış müstəqil NPU, hesablama gücü 512MAC / 1TOP-a çata bilər

Əsas memarlıq modellərinin bir klik açılmasını dəstəkləyir, yüngül süni intellekt tətbiqləri üçün istifadə edilə bilər

4. Güclü görüntü analiz imkanları, asan dekodinq 4k 4k @ 60 kodunu dəstəkləyir H.264 \ H.265 \ VP9 formatının dekodlaşdırılması və 1080p60 çərçivə h.264 \ h.265 format kodlaşdırma

5. ikili ekran ekranı, yüksək tərifli və portativ

Divar-ekran ekranını dəstəkləyin, eyni zamanda 4K60 çərçivə + 1080p60 çərçivəsi görüntüsünü dəstəkləyin

Müxtəlif xarici ehtiyacları ödəmək üçün zəngin genişləndirmə interfeysləri ilə

Parametrlər

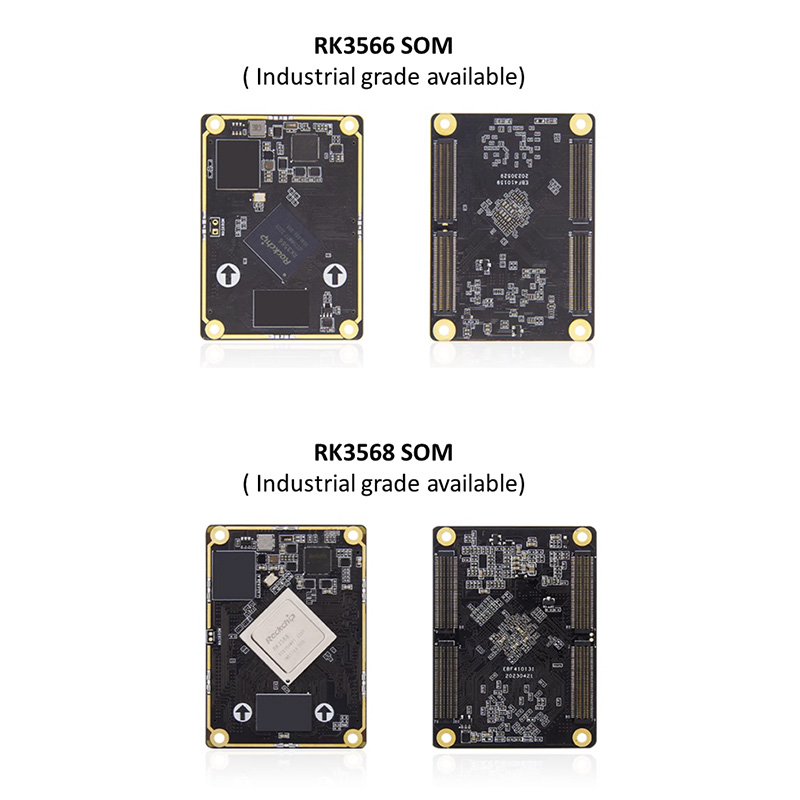

Bu anakart lövhəsi RK3568 / RK3568J CORE lövhəsi + lövhə taxtasına lövhə şəklindədir. Beləliklə, baza lövhəsi RK3568 / RK3568J CORE Board və RK3566 / RK3566J CORE lövhəmizlə uyğun gəlir.

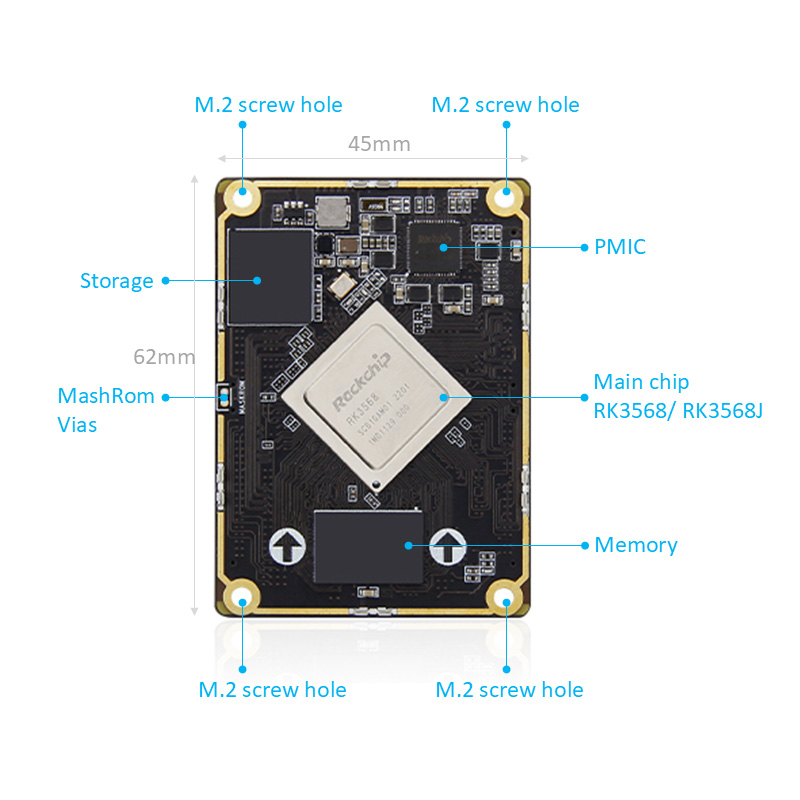

RK3568 BTB CORE Board Təchizatı Konfiqurasiya

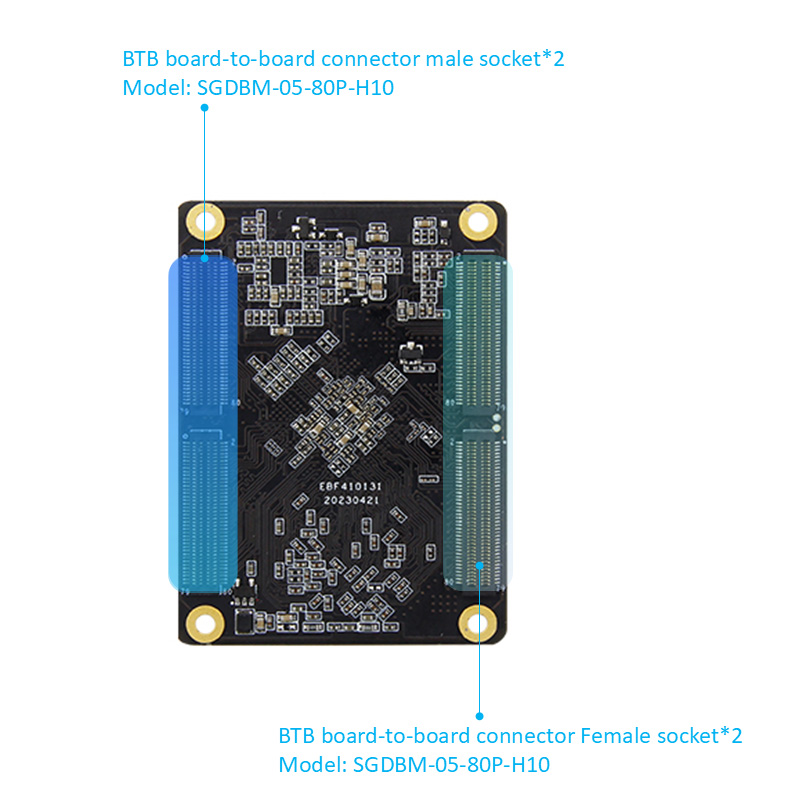

Bağlayıcı: Kişi: SGDBM-05-80P-H10 Qadın: SGDBF-05-80P-H30

Əsas çip: RK3568 / RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB 320 sancaq, 0.5 mm aralığa səbəb olur, bütün i0-ə səbəb olur

Yaddaş: 1/2/4/8GB, LPDDR4 / 4X, 1560MHz

Saxlama: 8/22 / 64/128gb, Emmc

RK3568 BTB baza lövhəsi hardware konfiqurasiya

Bağlayıcı: Kişi: SGDBM-05-80P-H10 Qadın: SGDBF-05-80P-H30

Elektrik interfeysi: 12V @ 1a (1a və yuxarı) DC giriş, DC interfeysi

Ethernet: 10/100/1000 Adaptive Ethernet Port * 2

HDMI: HDMI2.0 ekran interfeysi, ikili ekran ekranı, maksimum qətnamə 4096 * 2160 @ 60hz

MIPI-DSI: MIPI ekran interfeysi * 2, Wildfire Mipi ekranına qoşula bilər, İkili ekran ekranı dəstəklənir: tək Mipi rejimi Maksimum qətnamə 1920 * 1080 @ 60hz

Mipi-CSI: Mipi Kamera İnterfeysi * 2, IMX415 / OV8858 kamerasına qoşula bilər

EDP: EDP1.3 Ekran interfeysi * 1, EDP toxunma interfeysi * 1; DƏSTƏK İSTƏYİR

USB2.0: tipli bir interfeys * 3 (ev sahibi); Tip-C interfeysi * 1 (OTG), firmware yandırma interfeysi üçün

USB3.0: tipli bir interfeys * 1 (ev sahibi)

M.2 interfeysi: m.Key tipli bərk dövlət sürücüsü, pslo3.0 * 2 zolaq; 2280 spesifikasiyasına qoşula bilər NVME Qatı Dövlət Sürücüsü

ZTCLE interfeysi: Mini-Pcle ​​interfeysi, tam hündürlüyü və ya yarı boyu WiFi şəbəkə kartı, 4G modulu və ya digər mini-pverter interfeysi modulu ilə istifadə edilə bilər

SİM kart sahibi: SİM kart funksiyası 4G modulu ilə istifadə edilməlidir

SATA interfeysi: Standart SATA interfeysi * 1; SATA Elektrik Təchizatı interfeysi * 1, 12V çıxışı dəstəkləyir

Can: Can * 2

ADC: ADC Alma interfeysi * 1

Serial Port: Debug serial portu * 1 (UART2) standart parametr 1500000-8-N-1; Lvttl serial port * 2 (UART7 & UART9); RS232 * 2 (UART7 & UART9) RS485 * 2 (UART3 & UART4)

TF Card Holder: 512GB-a qədər Micro SD (TF) kart açılış sistemini dəstəkləyir

Audio: Səs çıxışı, 3.5mm audio sahibi * 1 (yaşıl); Audio giriş, 3.5 mm audio sahibi * 1 (qırmızı); Mic Microfone interfeysi * 1 SPK dinamik interfeysi * 1, 1W güc dinamikasını birləşdirə bilər

Düymə: Güc düyməsi; sıfırlama düyməsini; Bərpa düyməsini basın

İnfraqırmızı qəbuledici: İnfraqırmızı uzaqdan idarəetmə funksiyasını dəstəkləyir

RTC: RTC güc yuvası * 1

Fan interfeysi: Soyutma üçün 5V fanatın quraşdırılmasını dəstəkləyir
