Rk3576 çip nədir?

RockChip RK3576 İkinci nəsil 8nm Yüksək performanslı Aiot platforması, qol əsaslı kompüterlər, kənar hesablama cihazları və fərdi mobil internet cihazları kimi müxtəlif tətbiq ssenariləri üçün uyğun olan yüksək performanslı, aşağı səviyyəli bir soc (sistem-çipi) prosessorudur. Qol memarlığına əsaslanan səkkiz nüvəli bir CPU istifadə edir, müstəqil 6Tops (saniyədə Tera əməliyyatları) NPU (Neyron Şəbəkə Qiymətləri) kimi birdən çox hesablama nüvələrini birləşdirir və mürəkkəb səhnə tələblərinə cavab verən zəngin periferik interfeysdə birləşdirir və var. Bundan əlavə, RK3576 də, səmərəli məlumat saxlama və oxu imkanlarını təmin edən UFS (universal flash saxlama) saxlama dəstəkləyir.

ARM-in quraşdırılmış inkişafına həsr olunmuş düşüncə texnologiyası, hazırda RK3576 əsas lövhə hazırladı və özelleştirme və kütləvi istehsal dəstəkləyir

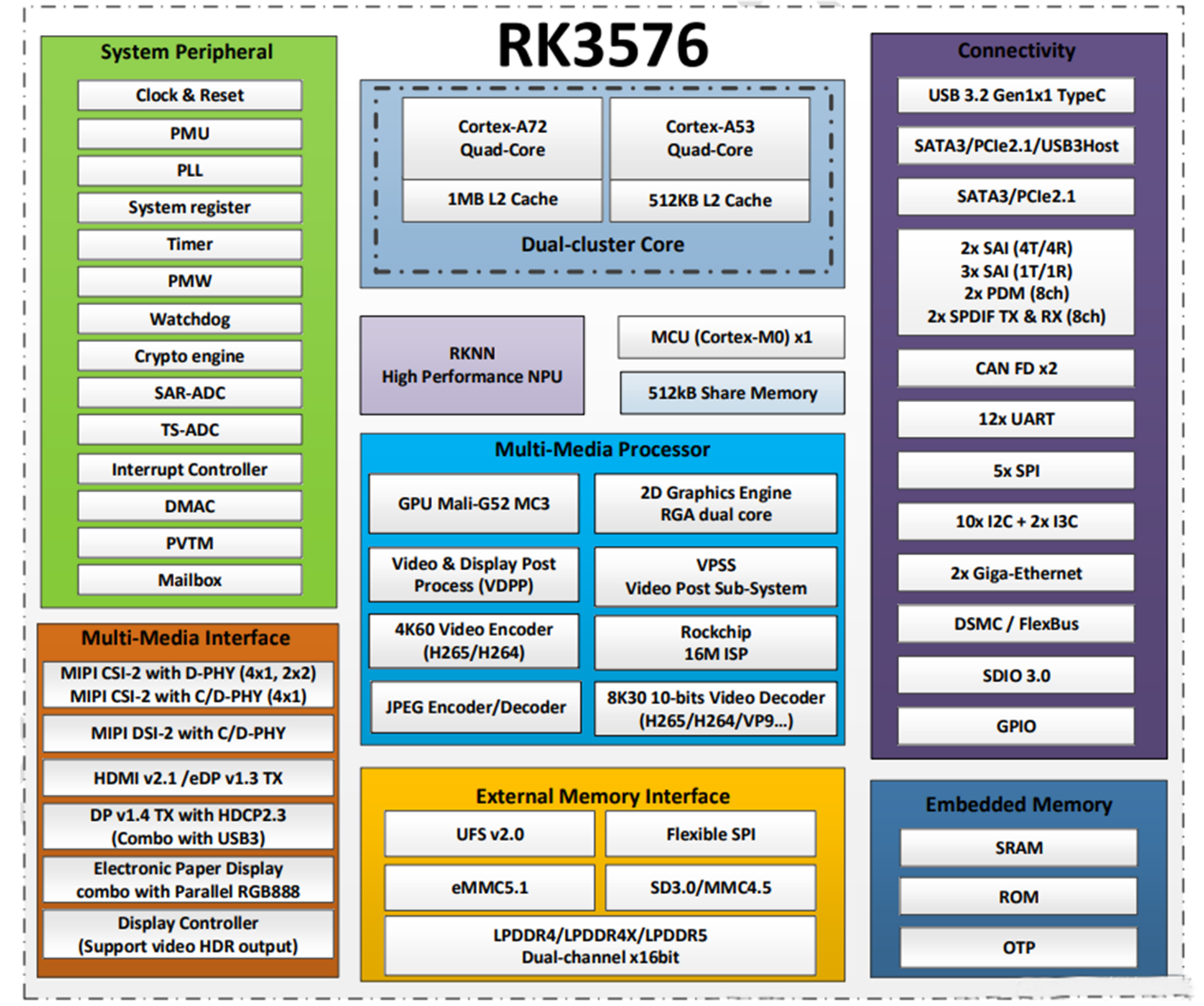

2. 2. RK3576 spesifikasiya təhlili

CPU:

4 Cortex-A72 nüvəsi (2.2 GHz) və 4 Cortex-A53 nüvəsi (1.8 GHz) olan Octa-Core ARM prosessoru

İstifadəçi yönümlü silah Cortex-m0 mcu 400mhz

GPU:

Arm Mali-G52 MC3 @ 1GHz

OpenGL es 1.1, 2.0 və 3.2 dəstəkləyir

VOLCANO 1.1 dəstəkləyin

Opencl 2.0 tam profilini dəstəkləyir

AFBC-ni dəstəkləyir (qol Çərçivəsi Bufer sıxılma)

Ddr:

İkiqat 32 bit LPDDR4 / LPDDR4X / LPDDR5

Vpu:

8KP30 H.265, AV1, VP9, ​​AVS2 video dekoder

4KP120 H.265, AV1, VP9, ​​AVS2 video dekoder

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 video dekoder

4KP60 H.264 / H.265 Video Encoder

4KP60 MPEG kodlayıcı və dekoder

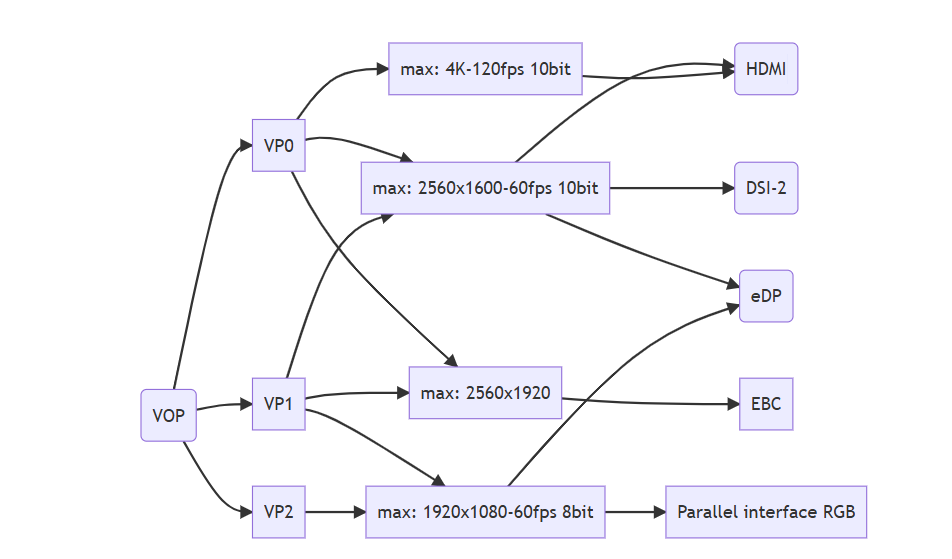

GTC:

HDMI 2.1 4KP120 / EDP 1.3 Combo TX @ 4kp60 Combo TX

MIPI DSI-2 TX @ 4K60

GöstərirPort 1.4 TX @ 4K120

EPD (elektron kağız ekranı) TX @ 2560x1920

Paralel interfeys (RGB888) TX @ 1080p60

1. Üçlü ekran ekranı 2.5k + 2K + 2K dəstəkləyin

2. 2. İkili ekran 4k + 2k

Npu:

Int8 hesablama gücü 6 üstdür

Duallı nüvələri dəstəkləyin, ikili nores birlikdə və ya müstəqil işləyə bilər

Dəstək int4, int8, int16, fp16, bf16 və tf32 1MB daxili sram ilə hesablama

Dəstək çox vəzifəli, çox ssenari paralel q emal dəstəyi Deep Learning Framework: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN və s.

RGA (2D qrafik mühərriki):

Rockchip RGA v2.5 mühərriki, ikili nüvəli maksimum qətnamə: Mənbə görüntüsü 8192x8192, Hədəf Image 4096x4096 Dəstək Blok Transfer və Şəffaflıq Mode Doldurma və Nümunə Doldurma

Qlobal alfa, piksel alfa və gradient də daxil olmaqla alfa qarışdırma dəstəyi

1/16-dan 16-a qədər olan hər hansı bir ölçüdə miqyaslama nisbətini dəstəkləyin

Dəstək 0, 90, 180, 270

Video giriş

HDR (120DB-a qədər) ilə 16 m piksel ISP

3 Mipi CSI-2 interfeyslərini dəstəkləyir

D-Phy (4x1, 2x2) ilə 1 Mipi Csi-2 (4x1, 2x2)

1 Mipi CS1-2 C / D-PHY (4x1) ilə

İki 4 zolaqlı D-PHY v1.2 İnterfeyslər

Hər bir interfeys 2x2 məlumat kanal limanı kimi konfiqurasiya edilə bilər

Bir 4 zolaqlı (və ya 3 məlumatlı üçlü) c / d fy

D-PHY, 4.5Gb / s bir kanal dərəcəsi ilə v2.0-dir

C-PHY, TROSLET 2,5GSPS-in bir sərgisi ilə V1.1-dir

Hər port 4 virtual kanal dəstəkləyir

DVP interfeysi

Bir dvp 8/10/12

16-bit

8/10/12/16 Bits, 150MHz I / O Tezlik Dəstəyi BT.601 / BT.656 və BT.1120 VI İnterfeys Dəstək Konfiqurasiyası BT.656 / BT.1120

Saxlama

UFS 2.1 HS-G3 (12Gbps) ilə

FSPI (səkkiz kanal)

EMMC 5.1

SDMMC 3.0

Kamera varsa

D-Phy ilə 2 Mipi Csi-2 (4x1 və ya 2x2-dən ibarət ola bilər)

1 Mipi Csi-2 C / D-PHY (4x1) ilə

1x 8110112116-Bit Dvp

Şəkil keyfiyyəti - Dinintracing, Denoising, Ölçmə, İdarəetmə Mühərriki, Kəskinlik, Edge Hamarlaşdırıcı, DCI-HIST, 3D-Lut, ACM, HDR

Audio

I2S / TDM / PCM (2x 4t4r, 3x 2t2r), 2x 8ch pdm, 2x s / pdifasrc (2x 2ch + 2x 4ch)

Şəbəkə

2x RGMI İnterfeysləri, İ.E. Dual Gigabit Ethernet

. Usb

1x USB 3.2 Gen 1, ekranport ilə tip-c alt rejimini dəstəkləyir

. Zol

1 ZTCE 2.1 / SATA 3.1 / USB 3.2 Gen1 multiplexed port

1 PYLE 2.1 / SATA 3.1 multiplexed port

Digər 1/0

Can FD, I2C, SPI, UART, GPIO

Təhlükəsizlik (Strongzone təhlükəsizlik uzadılması)

Qolun etibarlılıq təhlükəsizlik uzadılması

Təhlükəsiz çəkmə / Açar nərdivan / OTP

Crypto mühərriki (RSA, ECC, Hash, Des, Aes, Sha, SM)

Paket:16x17mm, 0.65 meydança, FCCSP paketi
